產品詳情

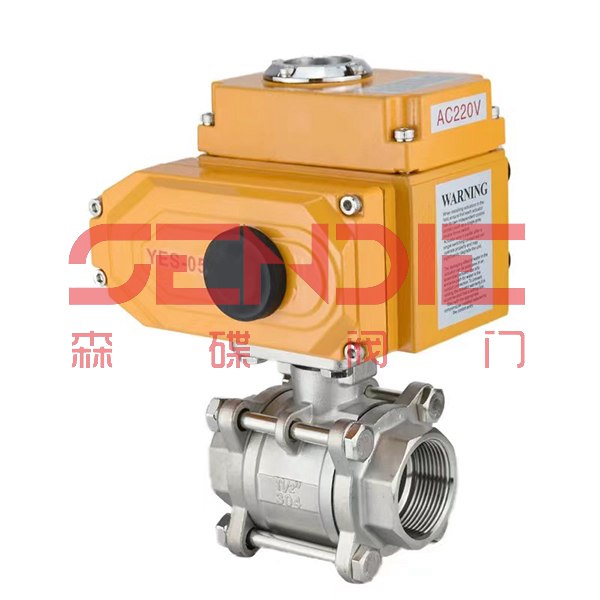

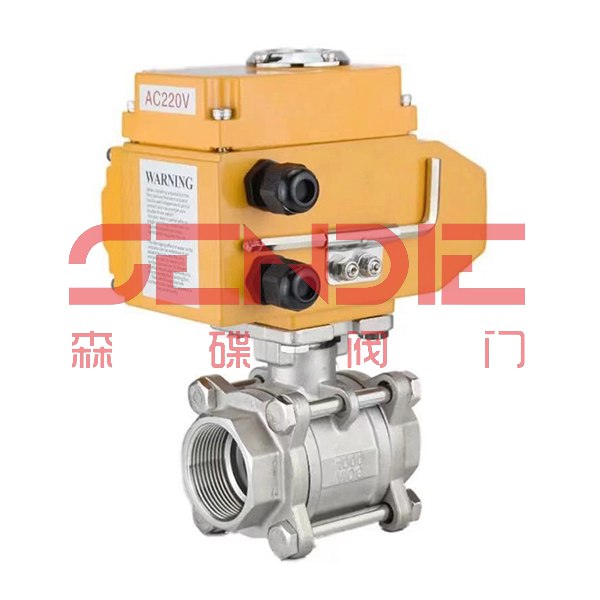

一、電動客戶螺紋球閥 產品概述
Q911F電動開關螺紋球閥適用于PN1.0~PN10.0Mpa，工作溫度零下20~+180度范圍（密封圈為增強聚四氟乙烯）或零下29~+300度（密封圈為對位聚苯）的各種管路上。電動螺紋球閥用于兩位切斷、調節的場合。用于截斷或接通管路中的介質。電動執行機構內置伺服系統，無需另配伺服放大器，輸入4~20mA信號AC220V電源即可運轉。電動內螺紋球閥具有連線簡單、結構緊湊、重量輕、阻力小、動作穩定可靠等優點。內螺紋可分為：電動一片式球閥、電動二片式球閥、電動三片式球閥及電動焊接球閥?？煞謩e適用于水、蒸汽、油品、硝酸、醋酸等介質。
二、電動開關螺紋球閥術參數
| 公稱通徑（DN） | 10 | 15 | 20 | 32 | 40 | 50 | 65 | 80 | 100 |
| 公稱壓力（Mpa） | PN1.6、2.5、4.0、6.4Mpa | ||||||||
| 閥體形式 | 三片式精鑄閥體、二片式精鑄閥體 | ||||||||
| 連接形式 | 螺紋式、焊接式 | ||||||||
| 閥芯形式 | （O）型球芯閥芯 | ||||||||
| 流量特性 | 近似快開型 | ||||||||
| 動作范圍 | 0~90度 | ||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01%（軟密封：零泄漏） | ||||||||
| 基本誤差 | ± 1% | ||||||||
| 死區 | ≤1%（可調） | ||||||||
| 回差 | ± 1% | ||||||||
| 可調范圍 | 250比1 | ||||||||
| 配置執行機構 | 可配JXX、HQ、361RS、JO等系列角行程電動執行機構 | ||||||||
| 控制方式 | 開關到位燈（開關兩位控制）、智能調節（4~20mA模擬量信號控制） | ||||||||
三、電動開關螺紋球閥 執行器參數
| 執行器類別 | SYJXX執行器參數 | JHQ系列執行器參數 |
| 電源電壓 | 標準：AC220V單相、可選AC110V單相、AC380/440V三相、DC24V | |
| 輸出力矩 | 50N.M~2000N.M | 50N.M~3000N.M |
| 動作范圍 | 0~90℃、0~360℃ | 0~90℃、0~270℃可選 |
| 輸入信號 | 開關量、4~20mA模擬量 | 開關量、4~20mA模擬量信號 |
| 反饋信號 | 開關量、4~20mA模擬量 | 開關量、4~20mA模擬量信號 |
| 動作時間 | 15/30/60秒 | 18S~112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | 零下30~+60度 | 零下20~+70度 |
| 手動操作 | 同附帶手柄操作 | 機械離合 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67定制IP68 |
| 防爆等級 | 無防爆 | Exd IIBT4或Exd IIBT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2寸進線線鎖 | 2個 PF3/4寸 |
| 殼體材料 | 鋁合金 | 鋼、鋁合金、鋁青銅、聚碳酸脂 |
| 外圖層 | 干粉、環氧聚酯，具有超強防腐功能 | |
| 采用獨特的電制動線路，定位精度高，執行機構靈敏，啟動停止迅速，運行平穩。具有抗干擾、抗浪涌電壓、防擊穿能力強 | ||
| 適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次 | ||
四、電動開關螺紋球閥 零件材料
| 連接方式 | 內螺紋連接 | 對焊連接 | |||||
| 零件名稱 | 閥體閥蓋 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
| 球體、閥桿 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |
| 密封圈、填料 | 增強聚四氟乙烯、對位聚笨 | ||||||
| 適用工況 | 適用介質 | 水、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕性介質 | 水、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕性介質 |
| 適用溫度 | 零下29~+180度（增強聚四氟乙烯）、零下29~300度（對位聚笨） | ||||||
五、電動開關螺紋球閥 連接尺寸
| 公稱通徑（DN） | 10 | 20 | 32 | 40 | 50 | 65 | 80 | 100 | |
| G(inch) | 3/8寸 | 1/2寸 | 3/4寸 | 1-1/2寸 | 2寸 | 2-1/2寸 | 3寸 | 4寸 | |
| L | 60 | 75 | 80 | 125 | 144 | 186 | 206 | 240 | |
| H | SYJXX | 165 | 170 | 185 | 230 | 230 | 245 | 260 | 300 |
| JHQ | 285 | 290 | 300 | 350 | 360 | 380 | 400 | 440 | |
| A | SYJXX | 115 | 115 | 161 | 188 | 188 | 188 | 267 | 267 |
| JHQ | 270 | 270 | 270 | 270 | 270 | 346 | 346 | 346 | |
| A1 | SYJXX | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| JHQ | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | |
備注：電動開關螺紋球閥 產品選型
（1） 閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2） 執行器參數：電源電壓、控制方式、控制信號（4~20mA,1-5V）、作用形式（電開式、電關式）。
