產品詳情

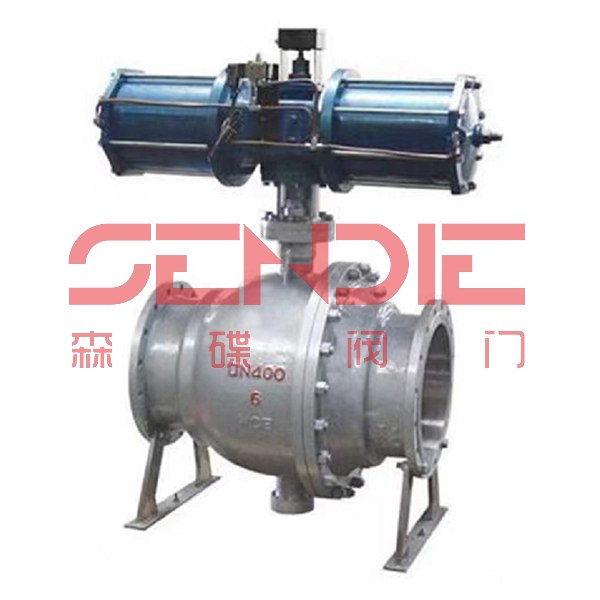

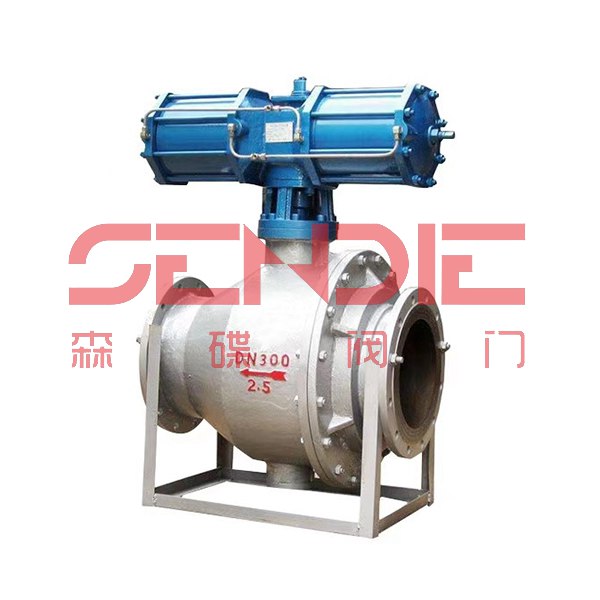

一、氣動卸灰球閥 產品概述
氣動卸灰球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。氣動卸灰球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛應用。
氣動卸灰球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體饒閥體中心線作旋轉來達到開啟、關閉的一種閥門。
氣動卸灰球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：
1、流體阻力小，其阻力系數與同長度的管段相等。
2、結構簡單，體積小，重量輕。
3、緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要選轉90o，便于遠距離的控制。
5、維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體與閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。
氣動卸灰球閥結構特點同噴煤球閥是控制含塵氣體、含顆粒液體、粉末等介質理想設備，主要適用于高爐除塵卸灰系統。
二、氣動卸灰球閥 技術參數
| 公稱通徑DN（mm） | 50-200 | |||||
| 公稱壓力PN(MPa） | 1.6 | 2.5 | 4.0 | |||
| 公稱壓力（MPa） | 強度試驗 | 2.4 | 3.75 | 6.4 | ||
| 密封試驗 | 1.8 | 2.75 | 4.4 | |||
| 材料/材料代號 | C | P | R | |||
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ||
| 球板 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |||
| 密封圈 | 增強聚四氟乙烯、對位聚苯 | |||||
| 填料 | 聚四氟乙烯、柔性石墨 | |||||
| 適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | ||
| 適用溫度 | 零下28℃~300℃ | |||||
| 執行器 | 型號 | GT或AW系列 | ||||
| 氣源壓力 | 0.3-0.7MPa | |||||
| 執行標準 | 設計制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 | |
| GBT/12237 | GB12221 | GB9113 | GB9131 | GB13927 | ||
三、氣動卸灰閥 執行器參數
| 執行器型號 | AT、AR、AW系列單作用、雙作用氣動執行器 |
| 供氣壓力 | 0.4~0.7Mpa |
| 氣源接口 | G1/4寸、G1/8寸、G3/8寸、G1/2寸 |
| 環境溫度 | 零下30~+70度 |
| 作用形式 | 單作用執行機構：氣關式（B）-失氣時閥位開（FO）：氣開式（K）-失氣時閥位關（FC）；雙作用氣動執行機構：氣關式（B）-失氣時閥位保持（FL）：氣開式（K）-失氣時閥位保持（FL） |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓閥、保位閥、行程開關、閥位傳送器、手輪機構等 |
四、氣動卸灰球閥 連接尺寸
| 公稱通徑 DN（mm） | 尺寸（mm） | 執行器型號 （僅供參考） | |||||||||||||||
| 1.6MPa | 2.5MPa | 4.0MPa | |||||||||||||||
| L | D | D1 | B | Z-?D | L | D | D1 | B | Z-?D | L | D | D1 | B | Z-?D | 1.6、2.5MPa | 4.0MPa | |
| 50 | 203 | 160 | 125 | 16 | 4-18 | 216 | 160 | 125 | 20 | 4-18 | 216 | 160 | 125 | 20 | 4-18 | GDT-80 | GTD-100 |
| 65 | 222 | 180 | 146 | 18 | 4-18 | 241 | 180 | 145 | 22 | 8-18 | 241 | 180 | 145 | 22 | 8-18 | GTD-100 | GTD-100 |
| 80 | 241 | 195 | 160 | 20 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | GTD-100 | GTD-115 |
| 100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 305 | 230 | 190 | 24 | 8-23 | GTD-115 | GTD-125 |
| 125 | 356 | 245 | 210 | 22 | 8-18 | 381 | 270 | 220 | 28 | 8-25 | 381 | 270 | 220 | 20 | 8-25 | GTD-160 | AW13 |
| 150 | 394 | 280 | 240 | 24 | 8-23 | 403 | 300 | 250 | 30 | 8-25 | 403 | 300 | 250 | 28 | 8-25 | GTD-90 | AW13 |
| 200 | 457 | 335 | 295 | 26 | 12-23 | 502 | 360 | 310 | 34 | 12-25 | 502 | 375 | 320 | 38 | 12-30 | AW17 | AW17 |
| 250 | 533 | 405 | 355 | 30 | 12-25 | 586 | 425 | 370 | 36 | 12-30 | / | / | / | / | / | AW17 | AW20 |
| 300 | 610 | 460 | 410 | 30 | 12-25 | 648 | 485 | 430 | 40 | 16-30 | / | / | / | / | / | AW20 | AW20 |
| 350 | 686 | 520 | 470 | 34 | 16-25 | 762 | 550 | 490 | 44 | 16-34 | / | / | / | / | / | AW20 | AW28 |
| 400 | 762 | 580 | 525 | 36 | 16-30 | 838 | 610 | 550 | 48 | 16-34 | / | / | / | / | / | AW28 | AW28 |
| 450 | 864 | 640 | 585 | 40 | 20-30 | 914 | 660 | 600 | 50 | 20-34 | / | / | / | / | / | AW28 | AW35 |
| 500 | 914 | 705 | 650 | 44 | 20-34 | 991 | 730 | 660 | 52 | 20-41 | / | / | / | / | / | AW28 | AW35 |
備注：氣動卸灰球閥 產品選型
（1）閥體參數：公稱通經、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形成、控制方式、控制信號（4-20mA,1-5V）、作用方式（氣-開式、氣-關式）
