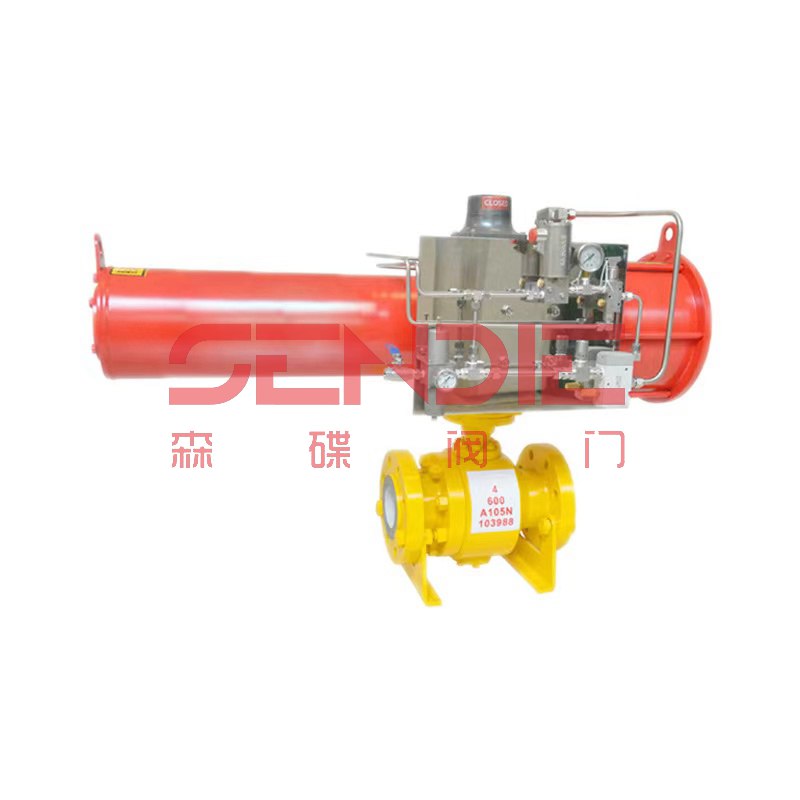

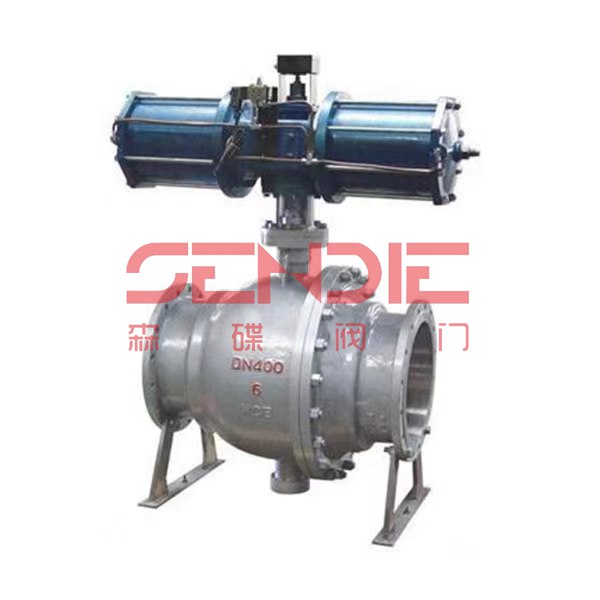

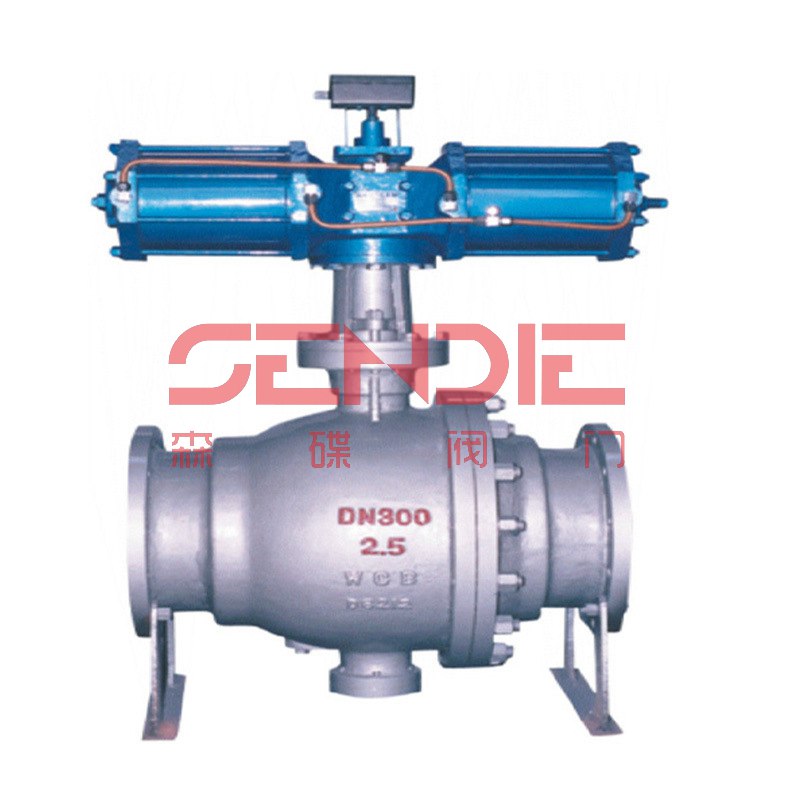

氣動固定式球閥（大口徑）

一、固定式氣動球閥 產品概述
固定式氣動球閥是新一代高性能氣動球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，固定式氣動球閥適用于各種腐蝕性和非腐蝕性介質。Q647氣動固定球閥它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封因而沒有流向限制，是雙向。本閥有兩塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部設有彈簧保證閥座緊貼閥體，保持密封。上下閥桿均設有PTFE軸承，減少摩擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接觸位置。固定式氣動球閥采用全通經的結構使閥門流量孔么與管線內徑一致，以便管線清掃。與電氣閥門定位器配套，輸入4-20mADC信號及0.4-0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。
二、固定式氣動球閥 產品特點
（1）固定式氣動球閥采用固定球設計，相對運動部位均采用摩擦系數小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
（2）固定式氣動球閥采用全通徑或縮徑設計，流通阻力小。
（3）固定式氣動球閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
（4）每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不需考慮介質的流向。
（5）具有防火防靜電結構，在閥桿與閥體及閥桿與球體直間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
（6）耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
三、固定式氣動球閥 技術參數

四、固定式氣動球閥 執行器參數

采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小
2、氣缸選用鋁金材料，重量輕、外形美觀
3、可在頂部、底部安裝手動操作機構
4、齒條式連接可調節開啟角度、額定流量
5、執行器可選用帶電訊號反饋指示及各類附件以實現自動化操作
6、兩端調的節螺釘可是標準產品在0o和90o有±4o的可調范圍。確保與閥門的同步精確
五、固定式氣動球閥 零件材料

六、固定式氣動球閥 應用標準

備注：固定式氣動球閥 產品選型
（1）閥體參數：公稱通經、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4-20mA,1-5V）、作用方式（氣-開式、氣-關式）
