產品詳情

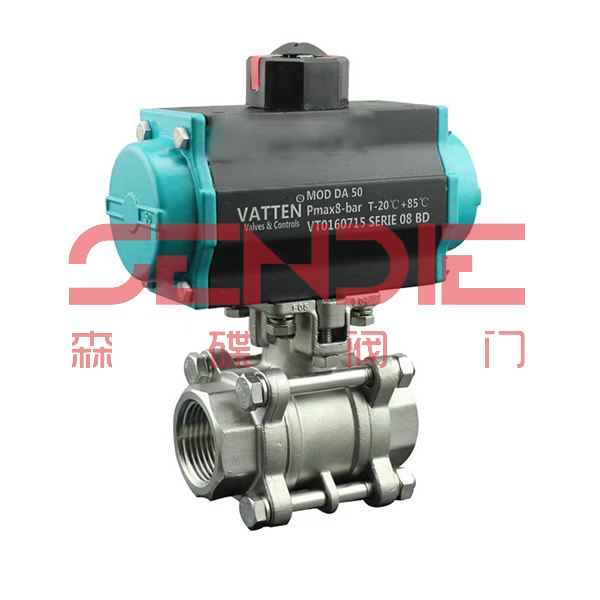

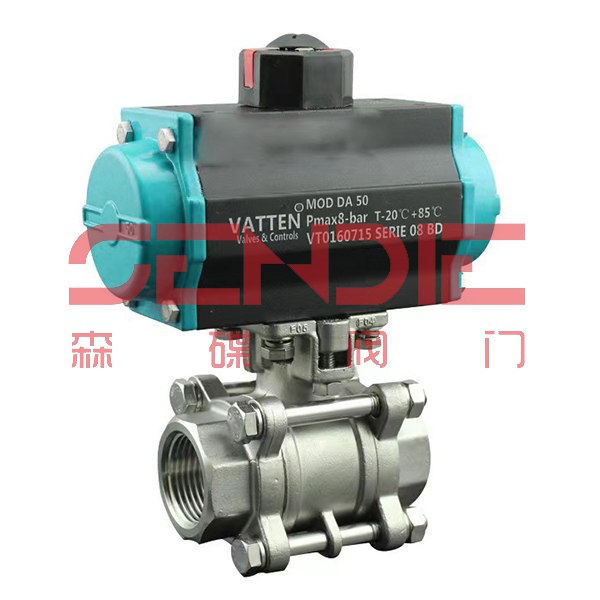

一、內螺紋氣動球閥 產品概述
內螺紋氣動球閥（絲扣氣動球閥）分為整體式、兩片式及三片式氣動球閥。閥體鑄造采用臺灣引進的先進工藝，，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。內螺紋氣動球閥閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊?？稍O置90o開關定位機構，根據需要加鎖以防止誤操作。內螺紋氣動球閥及氣動焊接球閥適用于PN1.0-4.0MPa，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路，用于截斷或接通管路中的介質，選用不同的材料。內螺紋氣動球閥可分別適用于水、蒸汽、油品、硝酸、氨鹽水、中和水等多種介質。
二、內螺紋氣動球閥 技術參數
| 公稱通徑（DN） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 公稱壓力（Mpa） | PN1.6、2.5、、40、6.4 | |||||||||
| 閥體形式 | 三片式精鑄閥體、二片式精鑄閥體 | |||||||||
| 連接方式 | 螺紋式、焊接式 | |||||||||
| 閥芯形式 | “O”型球形閥芯 | |||||||||
| 密封填料 | PTFE、柔性石墨 | |||||||||
| 流量特性 | 近似快開式 | |||||||||
| 動作范圍 | 0~90度 | |||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01%（軟密封：零泄漏） | |||||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | |||||||||
| 死區 | 帶定位器：小于全行程的2% | |||||||||
| 可調范圍 | 250比1 | |||||||||
| 執行機構 | GT、AT、AR、AW系列雙作用氣動執行器 | |||||||||
| 控制方式 | 開關兩位控制、4~20mA模擬量控制 | |||||||||
三、內螺紋氣動球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單作用、雙作用氣動執行器 |
| 供氣壓力 | 0.4~0.7Mpa |
| 氣源接口 | G1/4寸、G1/8寸、G3/8寸、G1/2寸 |
| 環境溫度 | 零下30~+70度 |
| 作用形式 | 單作用執行機構：氣關式（B）-失氣時閥位開（FO）：氣開式（K）-失氣時閥位關（FC）；雙作用氣動執行機構：氣關式（B）-失氣時閥位保持（FL）：氣開式（K）-失氣時閥位保持（FL） |

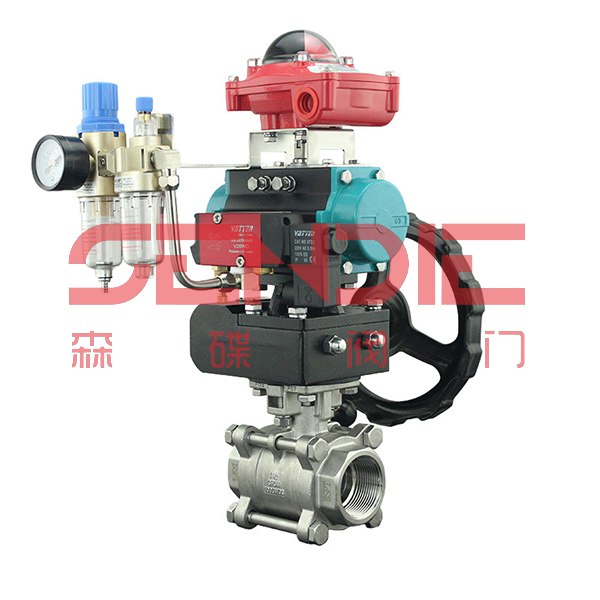

| 可配附件 | 定位器、電磁閥、空氣過濾減壓閥、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，可靠性高；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小
2、氣缸選用鋁金材料，重量輕、外形美觀
3、可在頂部、底部安裝手動操作機構
4、齒條式連接可調節開啟角度、額定流量
5、執行器可選用帶電訊號反饋指示及各類附件以實現自動化操作
6、兩端調的節螺釘可是標準產品在0o和90o有±4o的可調范圍。確保與閥門的同步精確
四、內螺紋氣動球閥 零件材料
| 零件名稱 | 材料名稱 | |||
| 閥體 | WCB | 304（CF8) | 316(CF8M） | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 增強聚四氟乙烯（PPL）、對位聚苯、不銹鋼密封圈 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕性介質 | 尿素等腐蝕性介質 |
五、內螺紋氣動球閥 性能范圍
| 公稱通徑（DN） | DN15~100 | |||||
| 公稱壓力 | PN(Mpa） | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
| 試驗壓力 | 強度試驗 | 1.5 | 2.4 | 3.75 | 6.0 | 9.6 |
| 密封試驗 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
| 低壓氣密試驗 | 0.5~0.7 | |||||
| 適用介質 | 水、油、蒸汽、硝酸類（溫度≤200℃）、醋酸類（溫度≤200℃） | |||||
備注：內螺紋氣動球閥 產品選型
（1）閥體參數：公稱通經、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4-20mA,1-5V）、作用方式（氣-開式、氣-關式）
