產品詳情

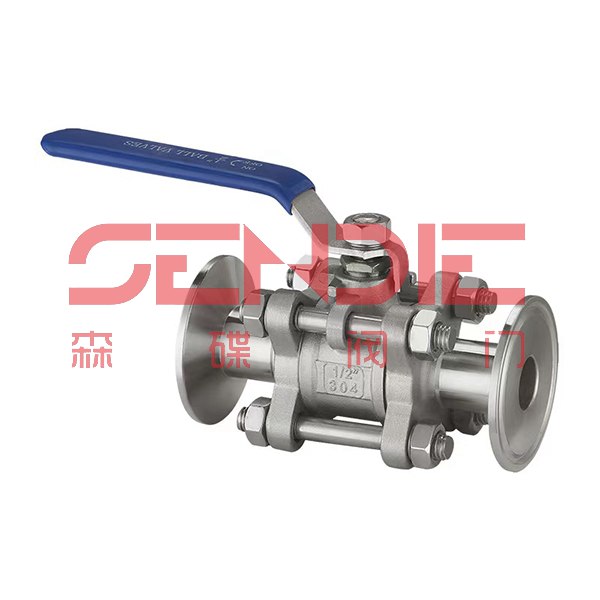

三片式卡箍球閥,連接方式為卡箍式,快裝式,就是帶上一個卡箍和接頭,跟管道連接,這種球閥可以適用于衛生級流體管道場合,如藥廠,化工廠,飲料廠,等,不過藥廠,飲料廠最好選擇衛生級球閥,外面拋光的,質量符合衛生級要求
一、產品特征
公稱壓力：1.6-6.4MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
二、主要連接尺寸及重量 單位：mm
| SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| PORT | 9.6 | 15.9 | 22.2 | 28.5 | 34.9 | 47.5 | 60.2 | 72.9 | 97.4 |
| L | 75 | 90 | 100 | 110 | 125 | 150 | 190 | 220 | 270 |
| D | 25.0 | 25.0 | 50.4 | 50.4 | 50.4 | 63.9 | 77.4 | 90.0 | 118.9 |
| S | 2.024 | 2.24 | 43.60 | 43.60 | 43.60 | 56.30 | 70.60 | 83.30 | 110.30 |
| H | 64 | 67 | 83 | 89 | 100 | 108 | 150 | 161 | 180 |
| T1 | - | - | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 |
| T2 | 3.63 | 3.63 | 4.75 | - | - | - | - | - | - |
| E | 125 | 125 | 140 | 140 | 200 | 200 | 250 | 250 | 290 |
三、主要零件材料
| 零件名稱 | 材質 |
| 閥體 | 不銹鋼CF8M |
| 密封圈 | 聚四氟乙烯PTFE |
| 閥蓋 | 不銹鋼CF8M |
| 球體 | 不銹鋼SS316 |
| 閥桿 | 不銹鋼SS316 |
| 螺母 | 不銹鋼SS304 |
| 墊圈 | 不銹鋼SS304 |
| 手柄套 | 塑料 |
| 手柄 | 不銹鋼SS304 |
| 閥桿螺母 | 不銹鋼SS304 |
| 填料壓蓋螺母 | 不銹鋼SS304 |
| 掛鎖裝置 | 不銹鋼SS304(OQTION) |
| 止推墊圈 | 聚四氟乙烯PTFE |
| 螺栓 | 不銹鋼SS304 |
