產品詳情

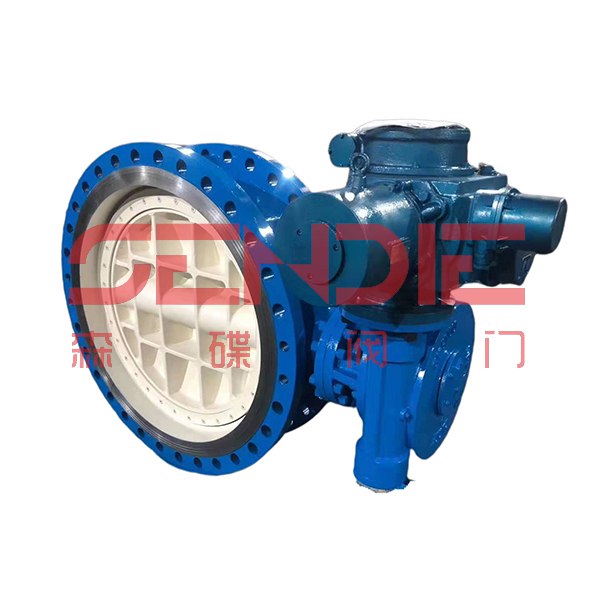

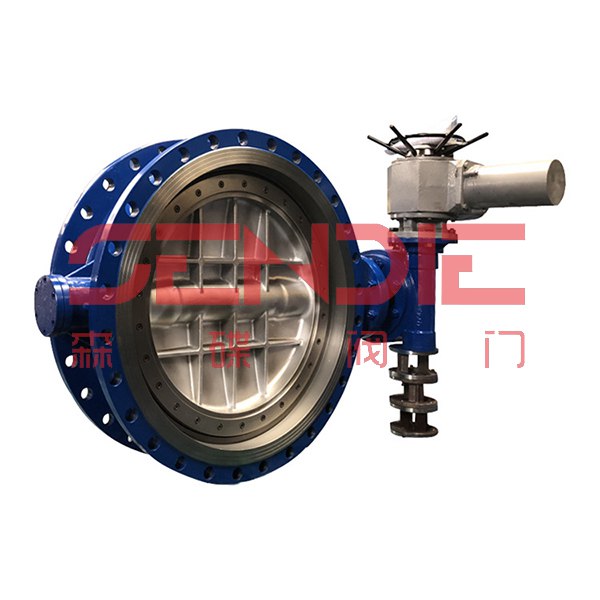

一、電動調節蝶閥 產品概述
電動調節蝶閥屬于電動閥門和電動調節閥中的一個品種。連接方式主要有法蘭式和對夾式。蝶閥結構簡單、體積小、重量輕，只有少數幾個零件組成。而且只需要旋轉90度即可快速啟閉，操作簡單，同時電動調節碟閥具有良好的流體控制特性。是工業自動化控制領域中的重要執行單元。電動調節蝶閥是以AC220V電源作為動力，接收工業自動化控制系統預設的參數值4-20mA信號來完成調節工作。電動調節蝶閥主要適用于各種工業自動化生產的管道流量、壓力、溫度的控制。
電動調節蝶閥，電子式電動調節蝶閥，電動防爆調節蝶閥廣泛應用于石油，化工，造紙，冶金，污水處理等生產部門的氣體，蒸汽，液體輸送管道中介質的調節。
二、電動調節蝶閥 技術參數及性能指標
| 公稱通經DN（mm） | 50~1200 |
| 公稱壓力 | PN0.6、1.6/2.5MPa |
| 連接形式 | 法蘭式、對夾式 |
| 閥板形式 | 垂直板式 |
| 流量特性 | 近似快開型 |
| 動作范圍 | 0~90o |
| 泄漏量 | 按GT/T4213-92，為Kv值的10-4，軟密封：零泄漏 |
| 基本誤差 | ±2.5％ |
| 回差 | ±2.5％ |
| 死區 | 1％可調 |
| 可調范圍 | 50:1 |
| 配置執行機構 | 可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構 |
| 控制方式 | 開關到位燈（開關兩位控制）、智能調節（4-20mA模擬量信號控制 |
三、電動調節蝶閥 執行器技術參數
| 輸出力矩 | 50N.M~2000N.M | 50N.M~1500N.M | 50N.M~3000N.M |
| 動作范圍 | 0~90o 0~360o | 0~90o | 0~90o 0~270o可選 |
| 控制方式 | 開關到位燈（開關兩位控制）、無源觸點信號、1/5K電位計、智能調節（4~20mA模擬量信號控制） | ||
| 動作時間 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S~112S |
| 保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 |
| 環境溫度 | ‘-30o~60o | ‘-30o~60o | ’-20℃~＋70℃ |
| 手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP55 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | Exd II BT4 | Exd II BT4，Exd II CT6 |
| 位置測量 | 可選裝開關或電位計 | 比列控制單元 | 電位計、比列控制單元 |
| 驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 |
| 進線接口 | PE1/2'' 進線線鎖 | 2-PE 1/2'' 進線線鎖 | 2個 PE3/4'' |
| 殼體材料 | 鋁合金 | 鋼，鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | ||
| 采用獨特的電制動線路，因而定位精度高，啟動停止迅速，運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強等特點 | |||
| 適用于動作頻繁的調節回路，當接通持續率為25％時，每小時動作次數可達630-1200次 | |||
四、電動調節蝶閥 零件材料
| 零件材料 | 材料名稱 |
| 閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
| 碟板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
| 密封圈 | 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 | 聚四氟乙烯、柔性石墨 |
五、電動調節蝶閥 性能規范
| 公稱通徑DN（mm） | DN50~1200 | ||||
| 公稱壓力 | PN(MPa） | 0.6 | 1.0 | 1.6 | 2.5 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低壓氣密試驗 | 0.5~0.7 | ||||
| 適用介質 | 水、油、蒸汽、硝酸類（溫度≤200℃）、醋酸類（溫度≤200℃） | ||||
六、電動調節蝶閥 設計標準
| 設計標準 | GB/T2238-1989 |
| 法蘭連接尺寸 | GB/T9113.1-2000;GB/T9115.1-2000;JB78 |
| 結構長度 | GB/T12221-1989 |
| 壓力試驗 | GB/T13927-2000;JB/T9092-1999 |
備注：電動調節蝶閥 產品選型
（1）閥體參數：公稱通經、工作壓力、工藝介質、使用場合、閥體材質等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號（4-20mA,1-5V)、作用方式（電-開式，電-關式）
