首頁 / 手動蝶閥 / 通風蝶閥（鑄鋼）

產品展示

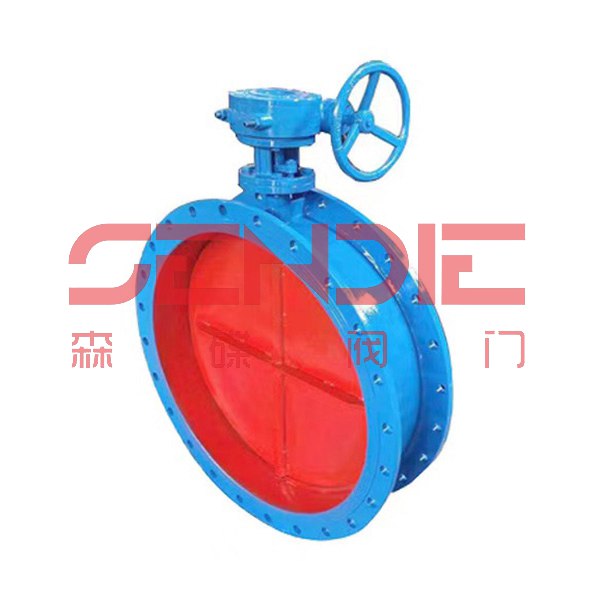

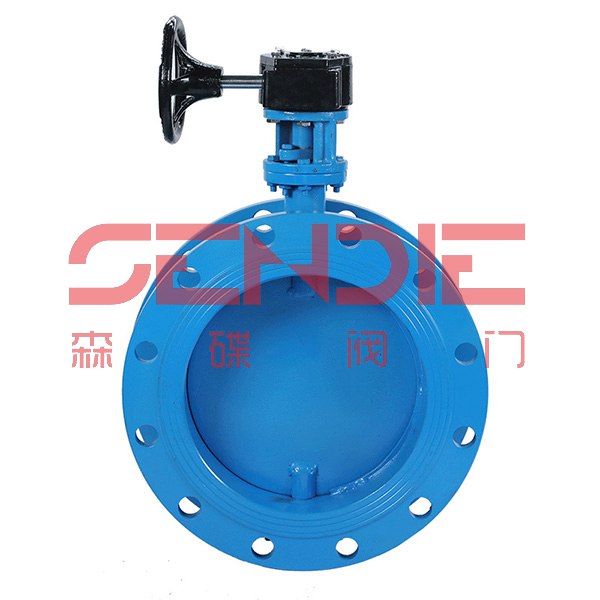

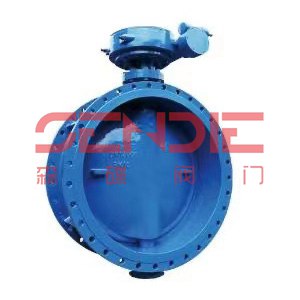

通風蝶閥（鑄鋼）

客戶詢價單直接撥打021-57568689至營銷部，或者發送至企業郵箱，也可通過右側咨詢客服。具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。

? 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。

? 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。

? 公司地址：上海市奉賢區青村鎮青港工業園

? 銷售電話：021-57568689

? 企業郵箱：sindeel@163.com

? 企業網址：http：//www.aileokullari.com/

產品詳情

一、手動通風蝶閥產品概述
　　手動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa。手動通風蝶閥一般適用于工業、冶金、環保等管道作通風調節介質流量之用。手動通風蝶閥其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
二、手動通風蝶閥采用標準

設計標準	GB/T2238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9115.1-2000;JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-1992;JB/T9092-1999

三、手動通風蝶閥主要技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.05	0.25	0.6
試驗壓力	強度試驗	0.075	0.375	0.9
試驗壓力	密封試驗	≤1%泄漏量
適用介質	煤氣、含塵氣體、煙道氣等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

四、手動通風蝶閥主要零件材料

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

五、手動通風蝶閥蝶閥密封材料選用和適用溫度

材料品種	碳素鋼	低溫碳鋼	合金鋼		奧氏體不銹鋼	鉻鉬鋼
代號	WCB	LCB	WC6或 WC9	C5或or C12	鉻Cr-18型e、304、316	12CrMoV
耐最高溫度	425℃	345℃	595℃	650℃	600℃	560℃
耐最低溫度e	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
適用工作溫度	≤425℃	≤345℃	≤595℃	≤650℃	≤600℃	≤560℃

六、手動通風蝶閥主要外形連接尺寸
（1）、D41W-0.05/0.25/0.6外形尺寸

公稱通徑		結構長度	外形尺寸				連接尺寸（標準值）
公稱通徑		結構長度	外形尺寸				0.05MPa和0.25MPa				0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	70	215	270	65	140	110	88	4-14	140	110	88	4-14
65	21/2	112	80	235	270	65	160	130	108	4-14	160	130	108	4-14
80	3	114	95	263	270	65	190	150	124	4-18	190	150	124	4-18
100	4	127	105	283	270	65	210	170	144	4-18	210	170	144	4-18
125	5	140	120	313	310	65	240	200	174	8-18	240	200	174	8-18
150	6	140	132	338	310	65	265	225	199	8-18	265	225	199	8-18

（2）、D341W-0.05/0.25/0.6外形尺寸

公稱通徑		結構長度	外形尺寸				連接尺寸（標準值）
公稱通徑		結構長度	外形尺寸				0.05MPa和0.25MPa				0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	70	286	125	193	140	110	88	4-18	140	110	88	4-14
65	21/2	112	80	306	125	193	160	130	108	4-18	160	130	108	4-14
80	3	114	95	334	125	193	190	150	124	4-18	190	150	124	4-18
100	4	127	105	354	125	193	210	170	144	4-18	210	170	144	4-18
125	5	140	120	384	125	193	240	200	174	8-18	240	200	174	8-18
150	6	140	132	409	125	193	265	225	199	8-18	265	225	199	8-18
200	8	152	160	593	165	183	320	280	254	8-18	320	280	254	8-18
250	10	165	187	650	165	283	375	335	309	12-18	375	335	309	12-18
300	12	178	220	715	165	283	440	395	363	12-22	440	395	363	12-22
350	14	190	245	814	175	334	490	445	413	12-22	490	445	413	12-22
400	16	216	270	863	175	334	540	495	463	16-22	540	495	463	16-22
450	18	222	297	918	175	334	595	550	518	16-22	595	550	518	16-22
500	20	229	322	1016	210	425	645	600	568	20-22	645	600	568	20-22
600	24	267	377	1128	210	425	755	705	667	20-26	755	705	667	20-26
700	28	292	430	1233	210	425	860	810	772	24-26	860	810	772	24-26
800	32	318	487	1344	210	425	975	920	878	24-30	975	920	878	24-30
900	36	330	537	1560	320	620	1075	1020	978	24-30	1075	1020	978	24-30
1000	40	410	587	1660	320	620	1175	1120	1078	28-30	1175	1120	1078	28-30
1200	48	470	687	1890	320	620	1375	1320	1280	32-30	1405	1340	1295	32-33
1400	56	530	760	2670	575	714	1575	1520	1480	36-30	1630	1560	1510	36-36
1600	64	600	895	2810	575	714	1790	1730	1690	40-30	1830	1760	1710	40-36
1800	72	670	995	3020	575	714	1990	1930	1890	44-30	2045	1970	1918	44-39
2000	80	760	1095	3220	656	810	2190	2130	2090	48-30	2265	2180	2125	48-42

備注、手動通風蝶閥產品選型
閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
盡量詳細提供手動通風蝶閥的技術參數，方便我公司經營及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
