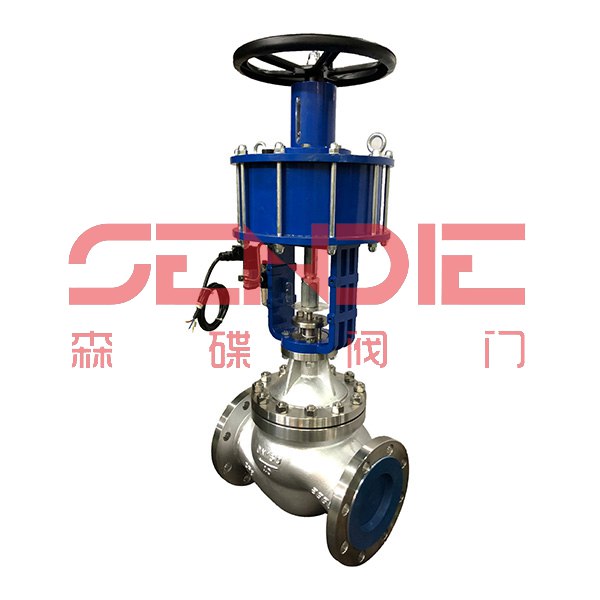

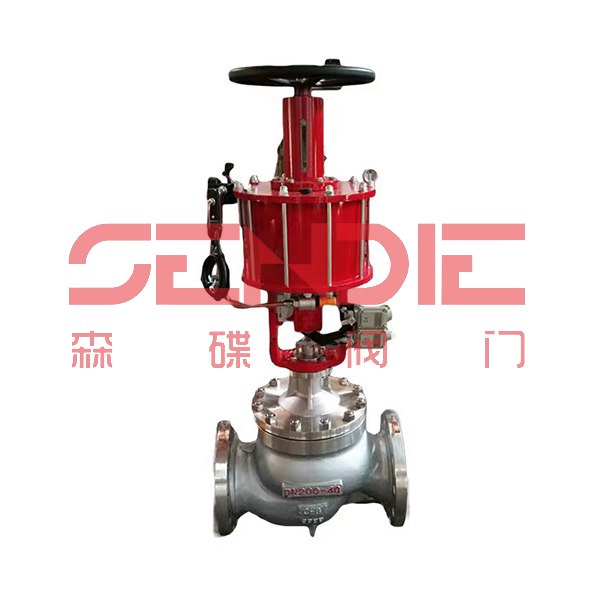

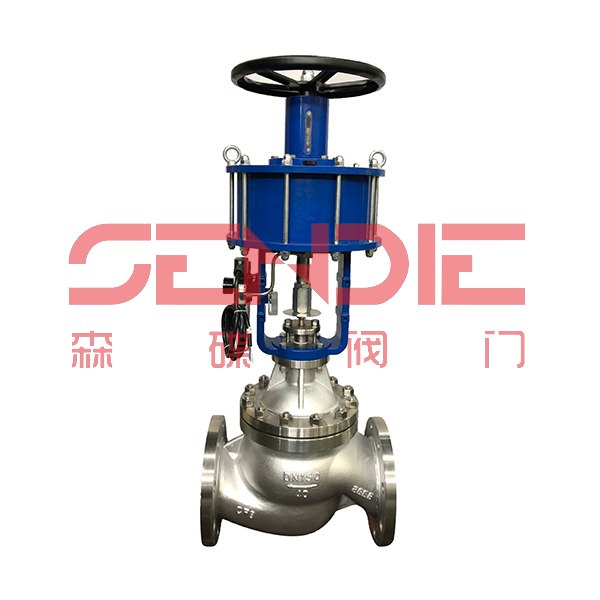

氣動程控閥

氣動程控截止閥原理

氣動程控截止閥又稱程控閥或平板閥，主要用于各種變壓或變溫氣體分離裝置、以及要求頻繁開關的各種工業流體輸送場合。它是氣體分離裝置中應用最廣泛的閥門。氣動程控截止閥主要由氣缸部分、填料函支架部分、閥體閥芯部分組成。當控制器按事先編好的程序對某個電磁閥輸出一個電信號，該電磁閥換向動作，使帶壓儀表空氣通過電磁閥的切換進入氣動執行機構的氣缸下腔推動活塞向上運動，活塞帶動閥桿，閥桿提動閥芯使閥門開啟；切斷電磁閥電信號，使活塞反向運行使閥門關閉。這種閥門配置稱為常閉式。反之，要做成常開式只需在電磁閥與氣動執行機構的連接方式變換一下就能實現。

氣動程控截止閥應用

氣動程控截止閥閥桿與活塞桿合二為一，確保上下對中性；使閥門在線檢修容易，提高檢修效率。流線型流道設計低流阻閥體，精密細致的鑄造表面，功能特別的導流片，使流阻大大減小。采用內平衡結構，抵消介質壓力，使閥門的使用壓差得到提高，具有良好的雙向承壓能力。采用空心V型填料，具有良好的自密封性能。填料采用炭纖維增強填充聚四氟乙烯材料，添加有減磨成份，提高耐磨性。填料組具有彈簧補償結構，在填料磨損后能進行自動補償。本閥門設計有獨特的防沖刷結構，能使95%以上的氣體沖刷在密封片防沖刷裝置上，并使氣體流向有一定的導向作用，保護密封片。氣動程控截止閥 結構簡單可靠、密封性好，雙向耐壓零泄漏；動作時間短、無磨損密封壽命長、防沖刷、無沖擊、抗分子篩粉塵。廣泛用于石化、鋼鐵、化肥企業的PSA裝置上?？商娲M裝置上的同類進口產品。

氣動程控截止閥主要性能

產品名稱：氣動程控截止閥

公稱通徑：DN15～DN300(1/2″～12″)

公稱壓力：PN1.6MPa～PN6.4MPa(CLASS150Lb～300Lb)

連接方式：法蘭

閥體材料：碳鋼、不銹鋼

適用介質：油品、天然氣、氫氣、一氧化碳、二氧化碳、氧氣、重整氣、催化裂化干氣、變換氣、水、蒸汽等。

適用溫度：軟密封F（四氟乙烯）≤180℃，硬密封≤450℃。

驅動方式：氣動

機構型式：氣動活塞式執行機構

作用型式：常開式或常閉式

供氣壓力：0.4-0.7MPa

密封材料：聚四氟乙烯、不銹鋼、硬質合金等

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合GB/T4213IV級

軟閥座：小于閥額定容量的10-7, 符合GB/T4213V級

關閉時間：≤3秒

氣動程控截止閥技術參數
