產品詳情

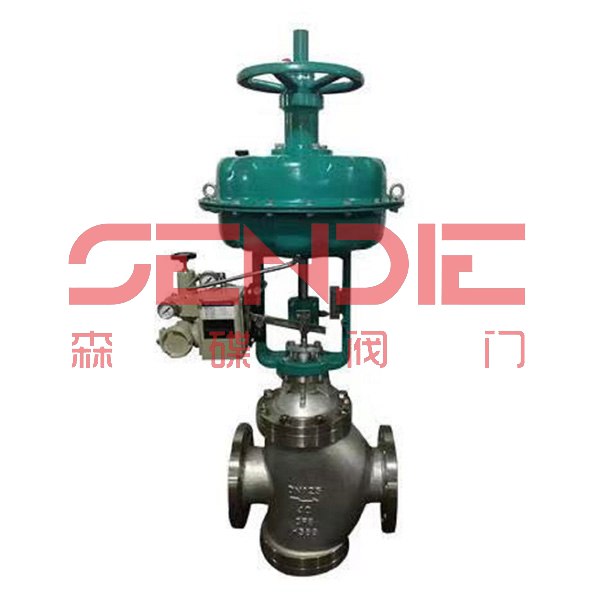

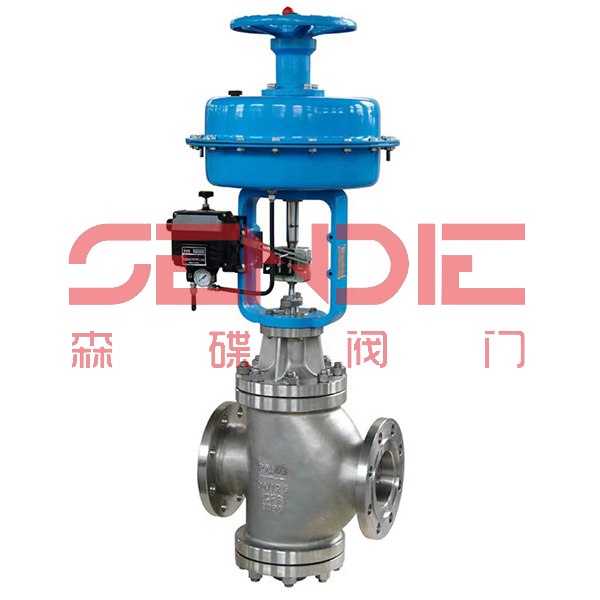

一、氣動薄膜雙座調節閥 產品概述
ZMAN氣動薄膜雙座調節閥采用雙導向結構，配用多彈簧執行機構。氣動薄膜雙座調節閥具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。氣動薄膜雙座調節閥廣泛應用于精確控制氣體、液位、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。氣動薄膜雙座調節閥特別適用于壓差較大，允許泄露也較大且不是很清潔的介質場合。氣動薄膜雙座調節閥廣泛應用在石油、化工、制藥、冶金、電站等工業控制部門，主要控制氣體、液體、蒸汽等介質。
二、氣動薄膜雙座調節閥 技術參數
| 公稱通徑（DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 閥座直徑（dn） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數KV | 直線 | 10 | 12.5 | 19.5 | 30.5 | 48.4 | 76 | 125 | 195 | 305 | 484 | 760 | 1000 | 1600 |
| 等百分 | 8 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 900 | 1300 | |
| 允許壓差（Mpa） | ≤公稱壓力 | |||||||||||||
| 公稱壓力（Mpa） | 1.6、/25/4.0/6.4/10.0 | |||||||||||||
| 額定行程（mm） | 16 | 25 | 40 | 60 | 100 | |||||||||
| 配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||
| 閥蓋形式 | 標準型（-17~+250℃）、高溫型（+250~+450℃）、低溫型（-40~-196℃）波紋管密封型（-40~+350℃） | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 雙座柱塞導向型閥芯 | |||||||||||||
| 流量特性 | 直線性、等百分比 | |||||||||||||
三、氣動薄膜雙座調節閥 執行機構
| 配置執行器類別 | ZHA/B多彈簧薄膜執行機構 | ||||
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積（cm2） | 350 | 350 | 560 | 900 | 1400 |
| 行程（mm） | 10、16 | 24 | 40 | 40、60 | 100 |
| 彈簧范圍（Kpa） | 20~100（標準），20-60,，60-100，40-200,80-240 | ||||
| 膜片材料 | 丁晴橡膠夾尼龍布，乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140~400KPa | ||||
| 氣源接口 | RC1/4寸 | ||||
| 環境溫度 | 零下30~+70度 | ||||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
| 作用形式 | 氣關式（B）--失氣時閥位開（FO）；氣開式（K）-失氣時閥位關（FC） | ||||
四、氣動薄膜雙座調節閥 性能指標
| 項目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3 | 1 | ||
| 死區% | 3 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 始點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | 2.5 | |||
| 泄露量L/h | 0.01%閥額定容量 | |||
| 可調范圍R | 30比1 | |||
五、氣動薄膜雙座調節閥 零件材料
| 序號 | 零件名稱 | 零件材料 | |||
| 1 | 底座 | WCB（ZG25） | CF8(304) | CF8M(316) | CF3M(316L) |
| 2 | 閥體 | WCB（ZG25） | CF8(304) | CF8M(316) | CF3M(316L) |
| 3 | 墊片 | PTFE/金屬石墨墊片 | |||
| 4 | 閥座 | 304 | 304 | 316 | 316L |
| 5 | 閥芯組件 | 304 | 304 | 316 | 316L |
| 6 | 密封中墊 | PTFE/金屬石墨墊片 | |||
| 7 | 導向套 | 304 | 304 | 316 | 316L |
| 8 | 閥蓋 | WCB（ZG25） | CF8(304) | CF8M(316) | CF3M(316L) |
| 9 | 填料 | PTFE、柔性石墨、對位聚苯 | |||
| 10 | 壓蓋 | WCB（ZG25） | CF8(304) | CF8M(316) | CF3M(316L) |
六、氣動薄膜雙座調節閥 連接尺寸
| 公稱通徑（DN） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN16/25 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
| PN40 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 | |
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
| H | PN16/25 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 |
| PN40 | 124 | 128 | 145 | 150 | 195 | 220 | 230 | 280 | 290 | 335 | 465 | 528 | |
| PN64 | 130 | 135 | 155 | 170 | 205 | 240 | 255 | 295 | 310 | 360 | 480 | 550 | |
| H1 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | 560 | 680 | |
| H2 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | 650 | 650 | |
| H3 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
| L1 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | 560 | 560 | |
| A | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 | |
| D | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | 400 | 400 | |
七、氣動薄膜雙座調節閥 選型參數
（1） 公稱閥體參數：閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2） 執行器參數：執行器形式、控制方式、控制信號（4~20mA,1~5V）,作用方式（氣開式，氣關式）。
