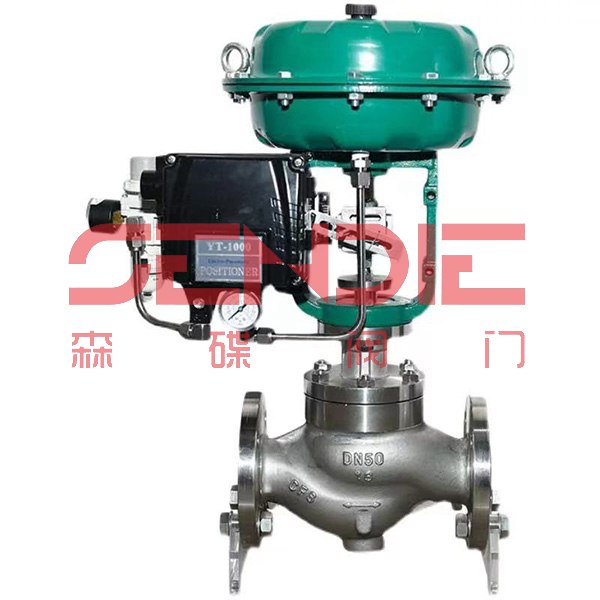

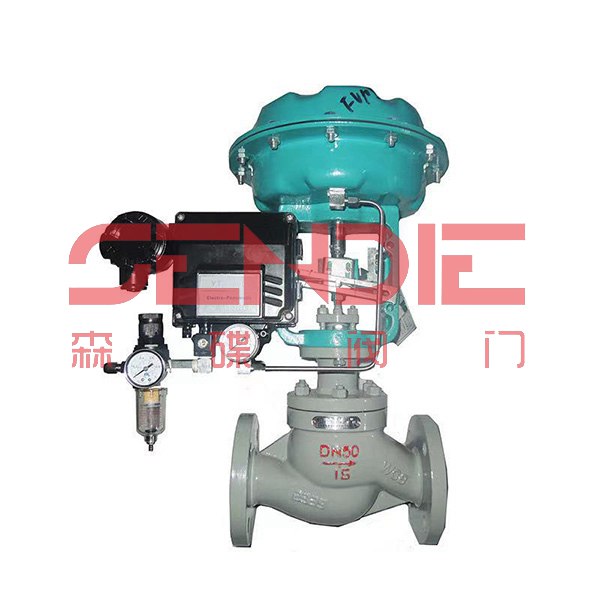

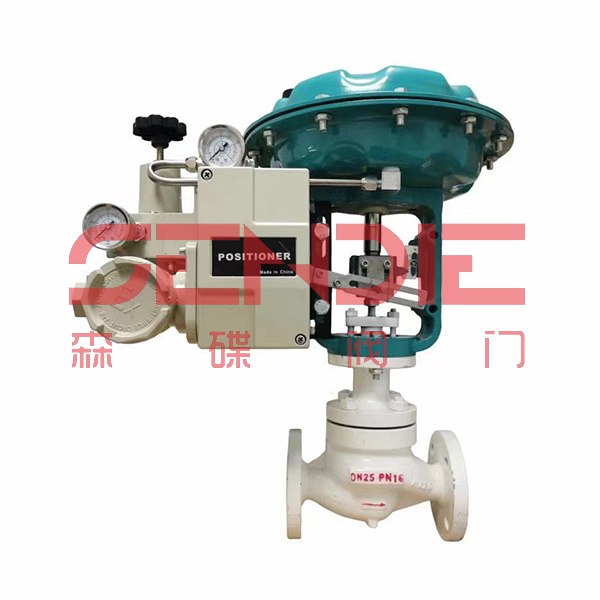

一、氣動薄膜單座調節閥 產品概述
ZJHP氣動薄膜單座調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。氣動薄膜單座調節閥是由多彈簧氣動薄膜執行機構和低流阻精小型單座調節閥閥體組成，配用的多彈簧執行機構高度低、重量輕、裝備簡單。氣動薄膜單座調節閥配以閥門定位器，將電流信號轉變成相對應的直線位移，自動控制調節閥的開度，達到對管道內流體的壓力、流量、溫度、液位等工業參數的連續調節。氣動薄膜單座調節閥廣泛應用于精確控制氣體、液體、蒸汽等介質，氣動薄膜單座調節閥特別適用于允許壓差小，而允許泄露量也較小壓差不大的工作場合。
二、氣動薄膜單座調節閥 技術參數
| 公稱通徑（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 閥座直徑（dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數KV | 直線 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
| 允許壓差（Mpa） | 3.2 | 3 | 2 | 1.8 | 1.5 | 1.4 | 1 | 0.7 | 0.6 | 0.5 | 0.3 | 0.2 | 0.1 | |
| 公稱壓力（Mpa） | 1.6/2.5/4.0/6.4/10.0 | |||||||||||||
| 額定行程（mm） | 16 | 25 | 40 | 64 | 100 | |||||||||
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||
| 閥蓋形式 | 標準型（-17~+250℃）、高溫型（+250~+450℃）、低溫型（-40~-196℃）波紋管密封型（-40~+350℃） | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 單座柱塞型閥芯 | |||||||||||||
| 流量特性 | 直線性、等百分比 | |||||||||||||
三、氣動薄膜單座調節閥 執行機構
| 配置執行器類別 | ZHA/B多彈簧薄膜執行機構 | ||||
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積（cm2） | 350 | 350 | 560 | 900 | 1400 |
| 行程（mm） | 10、16 | 24 | 40 | 40、60 | 100 |
| 彈簧范圍（kpa） | 20~100（標準）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140~400Lpa | ||||
| 氣源接口 | RC1/4寸 | ||||
| 環境濕度 | 零下30~+70℃ | ||||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
| 作用形式 | 氣關式（B）-失氣時閥位開（FO）；氣開式（K）-失氣時閥位關（FC） | ||||
四、氣動薄膜單座調節閥 性能指標
| 項目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3 | 1 | ||
| 死區% | 3 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
五、氣動薄膜單座調節閥 零件材料
| 序號 | 零件名稱 | 零件材質 | |||
| 1 | 閥體 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L） |
| 2 | 墊片 | 304 | 304 | 316 | 316L |
| 3 | 閥座 | 304 | 304 | 316 | 316L |
| 4 | 閥芯 | 304 | 304 | 316 | 316L |
| 5 | 導向套 | 304 | 304 | 316 | 316L |
| 6 | 中墊 | PTFE/金屬石墨纏繞墊片 | |||
| 7 | 閥蓋 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L） |
| 8 | 閥桿 | 304 | 304 | 316 | 316L |
| 9 | 填料 | PTFE、石墨 | |||
| 10 | 壓蓋 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L） |
六、氣動薄膜單座調節閥 連接尺寸
| 公稱通徑（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 閥座直徑（dn） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
| PN64 | 206 | 210 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |
| L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | 476 | |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | |
| D | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |
七、氣動薄膜單座調節閥 選型參數
（1） 閥體參數：閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2） 執行器參數：執行器形式、控制方式、控制信號（4~20mA,1~5V）,作用方式（氣開式，氣關式）
