產品詳情
一、電動襯氟球閥 產品概述

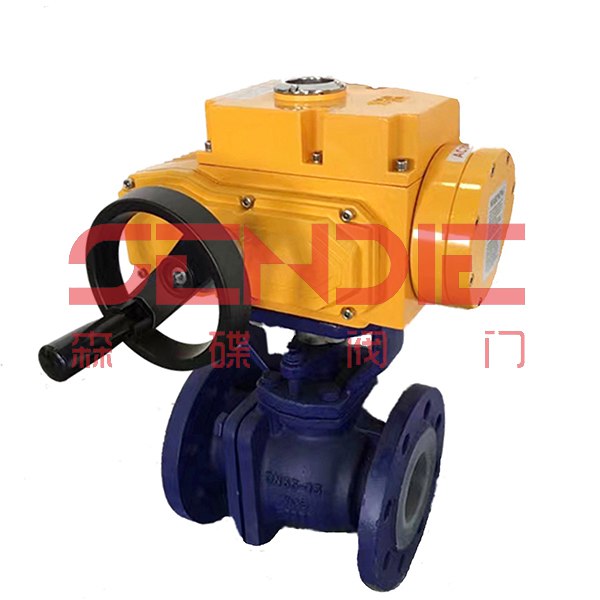

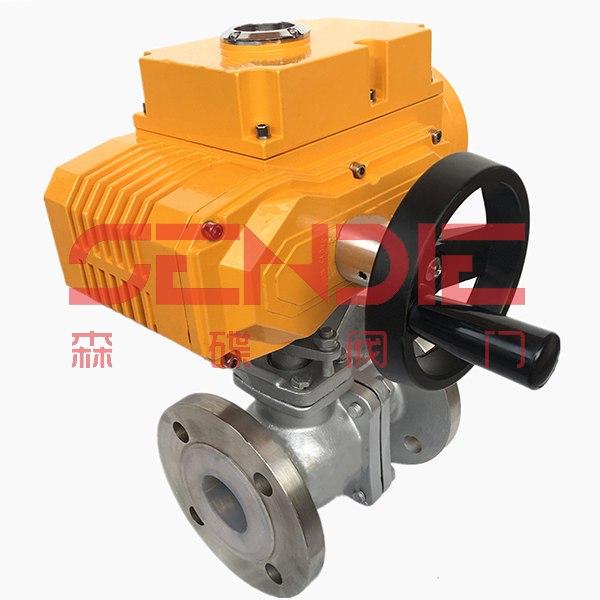

Q941F46電動襯氟球閥是由電動執行機構和O型襯氟球閥組成。閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙烯，故具有可靠的耐腐蝕和密封性。電動襯氟球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。電動執行機構內置伺服系統，無需另配伺服放大器，輸入4~20mA信號及AC220V/AC380V電源即可控制運轉。電動襯氟球閥、襯四氟電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
二、電動襯氟球閥 技術參數及性能指標
| 公稱通徑（DN） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 公稱壓力（Mpa） | PN1.0、1.6 | |||||||||||||
| 泄露量 | 軟密封：零泄漏 | |||||||||||||
| 閥體形式 | 兩段式閥體（浮動球閥） | 兩段式閥體（固定球體） | ||||||||||||
| 閥芯形式 | “O”型球芯閥芯 | |||||||||||||
| 密封填料 | 聚四氟乙烯（PTFE） | |||||||||||||
| 連接形式 | 法蘭 | |||||||||||||
| 可調范圍 | DN15~65 | DN80~300 | ||||||||||||
| 250比1 | 350比1 | |||||||||||||
| 基本誤差 | ± 1% | |||||||||||||
| 死區 | ≤1% | |||||||||||||
| 回差 | ≤1% | |||||||||||||
| 適用溫度 | 密封面 | |||||||||||||
| PTFE≤180℃ | ||||||||||||||
| 執行機構 | 可配SYJXX、361RS、HQ系列等角執行電動機構 | |||||||||||||
| 控制方式 | 開關到位燈（開關兩位控制）、智能調節（4~20mA模擬量信號控制） | |||||||||||||
三、電動襯氟球閥 執行參數
| 執行器類別 | SYJXX執行器參數 | 3610R系列執行器參數 | JHQ系列執行器參數 |
| 電源電壓 | 標準：AC220V單相、可選AC110V單相、AC380/440V三相、DC24V | ||
| 輸出力矩 | 50N.M~2000N.M | 50N.M~1500N.M | 50N.M~3000N.M |
| 動作范圍 | 0~90℃、0~360℃ | 0~90℃ | 0~90℃、0~270℃可選 |
| 輸入信號 | 開關量、4~20mA模擬量 | 4~20mA模擬量信號 | 開關量、4~20mA模擬量信號 |
| 反饋信號 | 開關量、4~20mA模擬量 | 4~20mA模擬量信號 | 開關量、4~20mA模擬量信號 |
| 動作時間 | 15/30/60秒 | 10/15/30秒 | 18S~112S |
| 保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 |
| 環境溫度 | 零下30~+60度 | 零下30~+60度 | 零下20~+70度 |
| 手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離合 |
| 機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP55 | IP65、IP67定制IP68 |
| 防爆等級 | 無防爆 | Exd IIBT4 | Exd IIBT4或Exd IIBT6 |
| 位置測量 | 可選裝開關或電位計 | 比例控制單元 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 |
| 進線接口 | PE1/2寸進線線鎖 | 2-PF 1/2寸進線線鎖 | 2個 PF3/4寸 |
| 殼體材料 | 鋁合金 | 鋼、鋁合金 | 鋼、鋁合金、鋁青銅、聚碳酸脂 |
| 外圖層 | 干粉、環氧聚酯，具有超強防腐功能 | ||
| 采用獨特的電制動線路，定位精度高，執行機構靈敏，啟動停止迅速，運行平穩。具有抗干擾、抗浪涌電壓、防擊穿能力強 | |||
| 適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次 | |||
四、電動襯氟球閥 零件材料
| 零件名稱 | 材料名稱 | |||
| 閥體 | WCB+F46 | 304（CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
| 球體 | 2Cr13+氧化處理+F46 | 304+F46 | 316+F46 | 316L +F46 |
| 閥桿 | 2Cr13+F46 | 304+F46 | 316+F46 | 316L +F46 |
| 閥座密封圈 | PTFE、碳素纖維+PTFE | |||
| 密封填料 | V型聚四氟乙烯填料 | |||
五、電動襯氟球閥 設計規范
| 設計與制造 | GB12237-89、API608、API6D、JPI7S-48、BSS5351、DIN3357 |
| 法蘭尺寸 | JB/T74-90、GB9112~9113、HGJ44~76、SH3406、ANSIB16.5、JIS B2212~2214 |
| 結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 檢驗與實驗 | JB/T9092、API598、GB/T13927 |
六、電動襯氟球閥 連接尺寸
| 公稱通徑（DN） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 457 | 533 | |
| H、A | 由于閥門密封選擇及溫度不同，執行機構尺寸需要根據每位客戶的選擇來實際配置，請咨詢銷售人員。 | |||||||||||||
| A1 | 防爆型 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 |
| 標準型 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
| PN1.6Mpa法蘭連接尺寸 | ||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 160 | 210 | 240 | 295 | 355 | |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 132 | 184 | 184 | 266 | 319 | |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 24 | 26 | |
| f | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| n*d | 4*14 | 4*14 | 4*14 | 4*18 | 4*18 | 4*18 | 4*18 | 8*18 | 8*18 | 8*18 | 8*18 | 12*22 | 12*26 | |
| PN2.5Mpa法蘭連接尺寸 | ||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 28 | 34 | 38 | |
| f | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| n*d | 4*14 | 4*14 | 4*14 | 4*18 | 4*18 | 4*18 | 4*18 | 8*18 | 8*22 | 8*26 | 8*26 | 12*26 | 12*30 | |
備注：電動襯氟球閥 產品選型
（1） 閥體參數：公稱通徑、工作壓力、工業工藝、使用場合、閥體材料等系列參數。
（2） 執行器參數：電源電壓、控制方式、控制信號（4-20mA，1-5V）、作用方式（電開式，電關式）。
