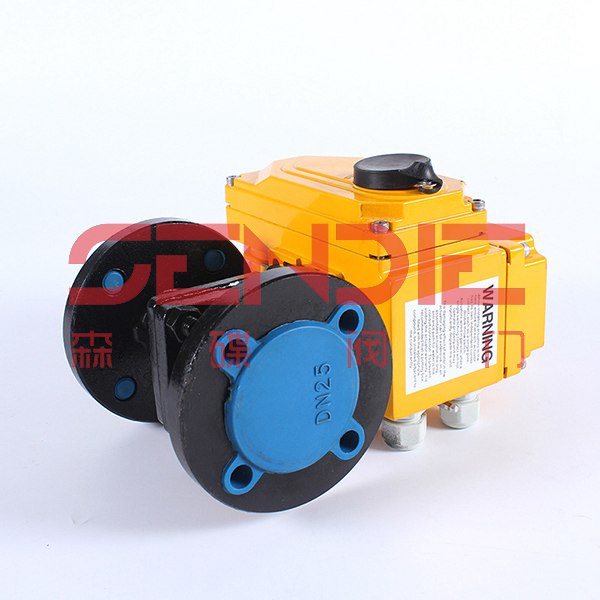

電動O型切斷球閥

一、電動O型法蘭球閥 產品概述
Q941F電動O型法蘭球閥只需要旋轉90度即可全關或全開。閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。電動法蘭球閥使用于兩位切斷、調節的場合。根據用途分為兩大類：電動O型切斷球閥和電動調節球閥，根據結構形式可分為：電動軟密封球閥和電動硬密封球閥兩大類。軟密封球閥主要用于溫度低于250度以內的介質。硬密封主要適用于250度以上的介質。電動法蘭球閥密封性能優良、流體能力大、裝卸維護方便、流阻小、密封可靠，甚至切斷。電動法蘭球閥體積小、重量輕、推力大、功能強、伺服放大器內裝、操作方便、可靠性高，球閥和執行器采用直連方式，內置伺服系統，無需另配伺服放大鏡，輸入輸出限號4~20mA及220VAC電源即可控制運轉。電動法蘭球閥具有連線簡單。結構緊湊、動作穩定可靠等優點。電動法蘭球閥Q914F/H電動O型切斷球閥是一種重要的電動閥門類，在石油化工和長輸管線等領域有廣泛應用。他的關閉件是一個帶孔的部分球體，球體歲閥桿轉動，實現閥門的開啟或關閉。電動法蘭球閥Q914F/H電動O型切斷球閥、電動球閥可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷和流通。
二、電動O型法蘭球閥 產品特點
（1）流阻力小、球閥是所有閥類中流阻力最小的一種，即使是縮頸球閥，其流阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質的增設而增大。
（4）閥桿密封可靠，由于閥桿只做旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可行程金屬接觸，確保閥桿密封。
三、電動O型法蘭球閥 主要技術參數

四、電動O型法蘭球閥 執行器技術參數

五、電動O型法蘭球閥 主要零件材料

六、電動O型法蘭球閥 主要性能規范

七、電動O型法蘭球閥 外形尺寸圖

備注：球閥壓力標準范圍：PN1.6/2.5/4.0/6.4/10.0，超過40壓力法蘭尺寸請咨詢本公司銷售人員。
以上法蘭尺寸是根據國標（GB/T9113-2000的標準）設計，可根據客戶要求定制。
備注：電動O型法蘭球閥 產品選型
（1） 閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2） 執行器參數：電源電壓、控制方式、控制信號（4~20mA,1-5V）、作用形式（電開式、電關式）
