產品詳情

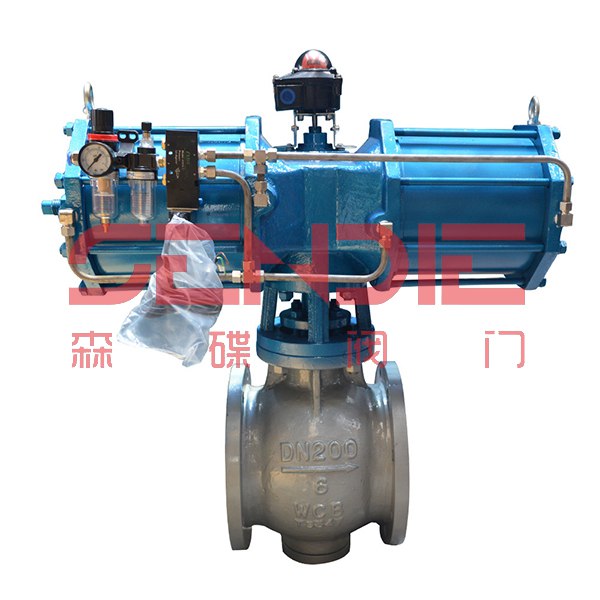

一、氣動偏心半球閥 產品概述
氣動偏心半球閥屬于角行程氣動調節閥，俗稱‘氣動凸輪撓曲調節閥’。是由引進德國活塞式氣動執行器及和偏心半球閥組成，氣動偏心半球閥可配以閥門定位器輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉。也可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動偏心半球閥是一種由部分球閥板繞偏心軸心旋轉來控制流體的角行程調節閥。閥芯的回轉中心不與旋轉軸同心，可減少磨損，延長使用壽命，閥芯后部設有一個導流翼，有利于流體穩定流動，氣動偏心調節閥具有良好的穩定性。其次，還有流量大，可調范圍廣等特點。氣動偏心半球閥廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、輕紡、輕工等行業。
二、氣動偏心半球閥 產品特點
（1）流體阻力小，全通徑的電動球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊密可靠，有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也廣泛使用。
（4）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換一般都比較方便。
（5）在全開或全閉時，球體與閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（6）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
（7）由于電動偏心半球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
三、氣動偏心半球閥 技術參數
| 公稱通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數KV | 全腔型 | 14 | 25 | 30 | 55 | 100 | 135 | 230 | 320 | 500 | 850 | 1300 | 1750 |
| 60％腔型 | - | - | - | - | - | - | - | 300 | 510 | 780 | 1050 | ||
| 40％腔型 | 6 | 10 | 12 | 20 | 40 | 54 | 92 | 128 | 200 | 340 | 520 | 700 | |
| 允許壓差（MPa） | ≤公稱壓力 | ||||||||||||
| 閥體形式 | 整體鑄造球形體 | ||||||||||||
| 閥芯形式 | 偏心旋轉閥芯（帶導流翼） | ||||||||||||
| 流量特性 | 近似等百分比 | ||||||||||||
| 動作范圍 | 全開60o | ||||||||||||
| 泄漏量Q | 軟密封VI級、硬密封VI級，符合ANSI B16.104標準 | ||||||||||||
| 基本誤差 | ±1％ | ||||||||||||
| 回差 | ±1％ | ||||||||||||
| 死區 | ≤1％ | ||||||||||||
| 可調范圍 | 全腔型（100:1）、60％腔型（60:1）、40％腔型（40:1） | ||||||||||||
| 配置執行機構 | GT、AT、AR、AW系列單雙作用氣動執行器 | ||||||||||||
| 控制方式 | 開關兩位控制、4-20mA模擬量信號控制 | ||||||||||||
四、氣動偏心半球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單作用、雙作用氣動執行器 |
| 供氣壓力 | 0.4~0.7Mpa |
| 氣源接口 | G1/4寸、G1/8寸、G3/8寸、G1/2寸 |
| 環境溫度 | 零下30~+70度 |
| 作用形式 | 單作用執行機構：氣關式（B）-失氣時閥位開（FO）：氣開式（K）-失氣時閥位關（FC）；雙作用氣動執行機構：氣關式（B）-失氣時閥位保持（FL）：氣開式（K）-失氣時閥位保持（FL） |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓閥、保位閥、行程開關、閥位傳送器、手輪機構等 |

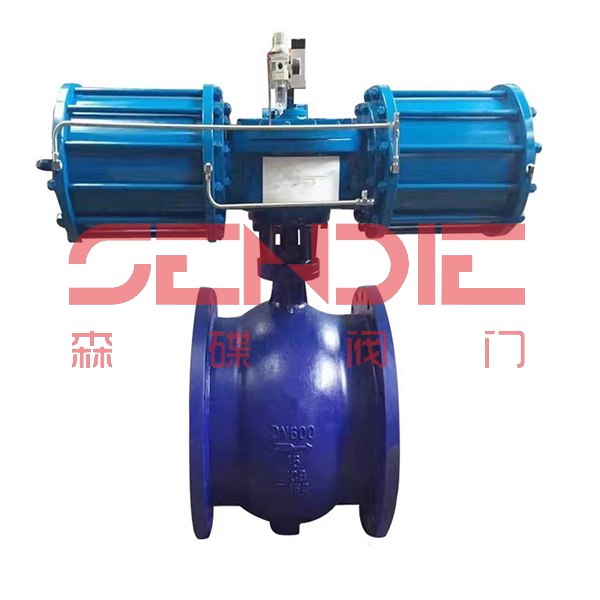

采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小
2、氣缸選用鋁金材料，重量輕、外形美觀

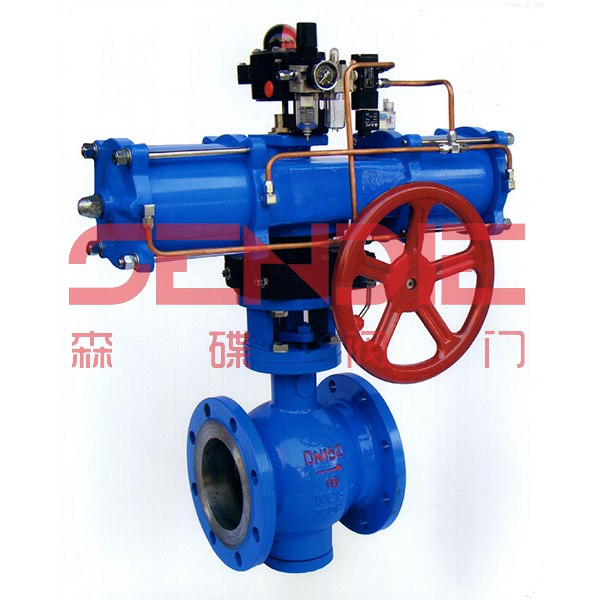

3、可在頂部、底部安裝手動操作機構
4、齒條式連接可調節開啟角度、額定流量
5、執行器可選用帶電訊號反饋指示及各類附件以實現自動化操作
6、兩端調的節螺釘可是標準產品在0o和90o有±4o的可調范圍。確保與閥門的同步精確
五、氣動偏心半球閥 零件材料
| 零件名稱 | 材料 | |||
| 閥體 | WCB | 304（CF8) | 316(CF8M） | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE、碳素纖維+PTFE、對位聚苯 | |||
| 填料 | V型PTFE、柔性石墨 | |||
六、氣動偏心半球閥 應用標準
| 設計與制造 | GB12237-89、API 608、API 6D、JPI 7S-48、BS5351、DIN3357 |
| 法蘭尺寸 | JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANIS B16.5.ANSI B2212~2214 |
| 結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NFE29-305、DIN3202 |
| 試驗和檢驗 | JB/T9113.1、API598 |
備注：氣動偏心半球閥 產品選型
（1）閥體參數：公稱通經、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形成、控制方式、控制信號（4-20mA,1-5V）、作用方式（氣-開式、氣-關式）
