產品詳情

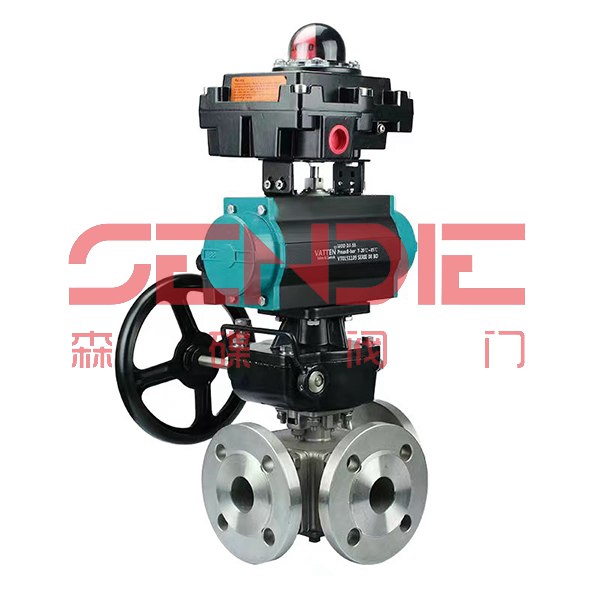

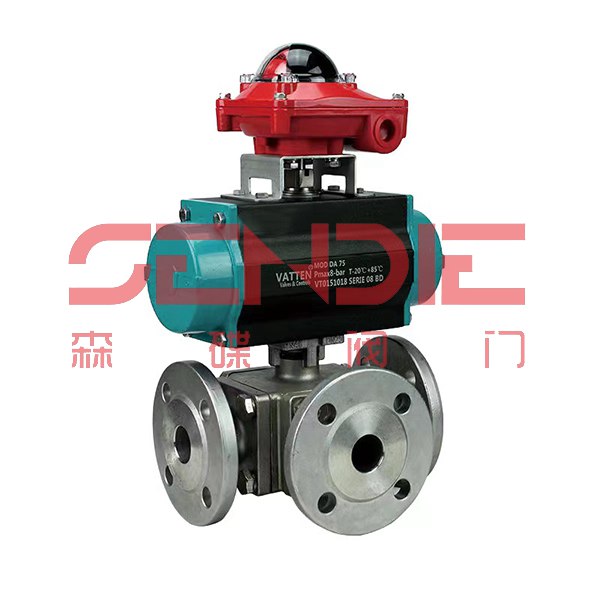

一、氣動三通球閥 產品概述
氣動三通球閥是一種三通道的回轉型球閥，用于介質分流、合流及流向切換，任何一個管道都可以作為入口或出口，氣動三通球閥分有氣動三通L型球閥和氣動三通T型球閥兩種，可以滿足不同的生產工藝要求。氣動三通L型球閥是對三條管道中的兩條管道進行切斷，氣動T型三通球閥實現把三條連通管道進行合流或分流。氣動三通調節球閥與電氣閥門定位器配套，輸入4-20mADC信號及0.4-0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動三通換向球閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動三通球閥廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、航空、航天、造紙等工業領域。
二、氣動三通球閥 產品特點
（1）流體阻力小，其阻力系數與同長度的管段相等。
（2）結構簡單、體積小、重量輕。
（3）緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也廣泛使用。
（4）操作方便，開閉迅速，從全開到全關只要旋轉90o，便于遠距離控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起氣動三通球閥密封面的侵蝕。
（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。
三、氣動三通球閥 設計標準
| 設計與制造 | GB1227-89、API 608、API 6D、JPI 7S-48、BS5351、DIN3357 |
| 法蘭尺寸 | JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B2212~2214、DIN2543 |
| 結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NFE29-305、DIN3202 |
| 試驗和檢驗 | JB/T9092、API598、GB/T13927 |
四、氣動三通球閥 技術參數
| 公稱通徑DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 允許壓差（MPa） | ≤公稱壓力 | |||||||||||
| 動作范圍 | 0~90o | |||||||||||
| 閥體形式 | 二段分體式鑄造閥體 | |||||||||||
| 閥蓋形式 | 整體式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||
| 連接方式 | 法蘭式、螺紋式（適用于1/2”~2“ | |||||||||||
| 閥芯形式 | 三通球型閥芯 | |||||||||||
| 流量特性 | 近似快開特性 | |||||||||||
| 泄漏量Q | 軟密封：零泄漏；金屬密封：按GB/T4213-92，小于 額定KV0.01％ | |||||||||||
| 基本誤差 | ±1％ | |||||||||||
| 回差 | ±1％ | |||||||||||
| 死區 | ≤1％ | |||||||||||
| 配置執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 | |||||||||||
| 控制方式 | 開關兩位控制，4-20mA模擬量控制 | |||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||
五、氣動三通球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單作用、雙作用氣動執行器 |
| 供氣壓力 | 0.4~0.7Mpa |
| 氣源接口 | G1/4寸、G1/8寸、G3/8寸、G1/2寸 |
| 環境溫度 | 零下30~+70度 |
| 作用形式 | 單作用執行機構：氣關式（B）-失氣時閥位開（FO）：氣開式（K）-失氣時閥位關（FC）；雙作用氣動執行機構：氣關式（B）-失氣時閥位保持（FL）：氣開式（K）-失氣時閥位保持（FL） |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓閥、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小
2、氣缸選用鋁金材料，重量輕、外形美觀
3、可在頂部、底部安裝手動操作機構
4、齒條式連接可調節開啟角度、額定流量
5、執行器可選用帶電訊號反饋指示及各類附件以實現自動化操作
6、IS05211標準連接為產品的安裝更換提供了方便
7、兩端調的節螺釘可是標準產品在0o和90o有±4o的可調范圍。確保與閥門的同步精確
六、氣動三通球閥 零件材料
| 零件名稱 | 材料名稱 | |||
| 閥體 | WCB | 304（CF8) | 316(CF8M） | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 增強聚四氟乙烯（PPL）、對位聚苯、不銹鋼密封圈 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕性介質 | 尿素等腐蝕性介質 |
七、氣動三通球閥 控制方式
氣動三通球閥分T型和L型，介質流通方向見下圖。L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連接：T型氣三通球閥適用于介質分流、合流或流向切換。T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通球閥一般采用三個閥座結構，亦可根據用戶要求采用四閥座結構。
備注：氣動三通球閥 產品選型
（1）閥體參數：公稱通經、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4-20mA,1-5V）、作用方式（氣-開式、氣-關式）
