產品詳情

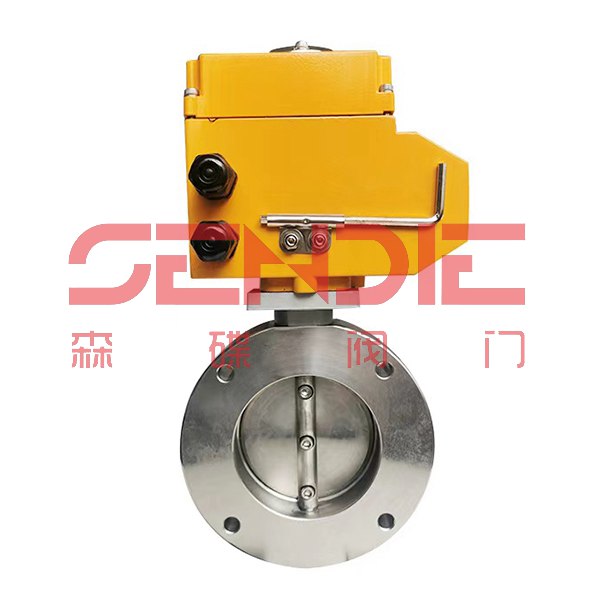

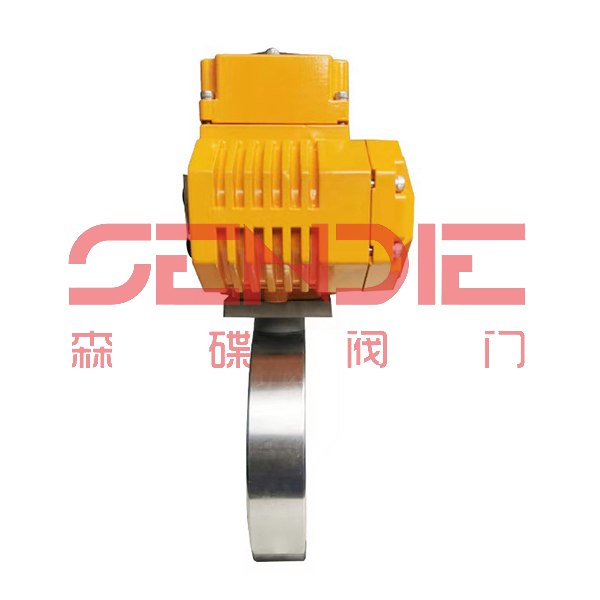

一、電動高真空蝶閥 產品概述
電動高真空蝶閥適用于無腐蝕的飽和水蒸汽低真空管路上，作為閉路設備。電動高真空蝶閥密封型蝶閥，蝶閥兩端軸封處用0.25MPa的壓力密封，確保軸封處不泄漏。其結構為雙閥座形式，兩座之間以及軸端處均為橡膠密封與壓縮水（壓值0.25MPa）相結合密封形式。如用戶需要，可在閥體閉上加裝電熱裝置.
二、電動高真空蝶閥 技術參數
| 型號 | GUD-F-2.5C | GUD-PPL-2.5C | |
| 公稱壓力（MPa） | 0.25 | 0.25 | |
| 試驗壓力（MPa) | 強度試驗 | 0.4 | 0.4 |
| 密封試驗 | 0.275 | 0.275 | |
| 工作壓力（MPa） | 0.25 | 0.25 | |
| 適用介質 | 無腐蝕飽和水蒸氣 | ||
| 適用溫度 | ≤120 | ≤200 | |
| 真空淺漏率 | ≤6.67×10-2PaM3S-1 | ||
| 法蘭連接尺寸標準 | GB25555~2556-81 | ||
| 壓力試驗標準 | GB/T13927-92 | ||

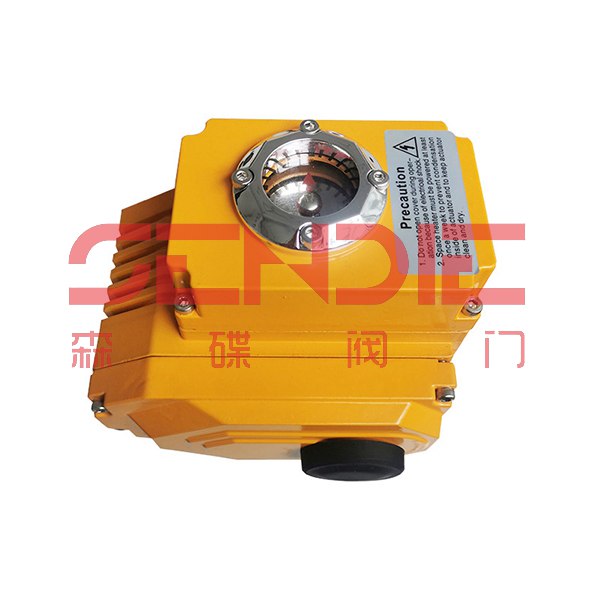

三、電動高真空蝶閥 執行器技術參數
| 執行器類別 | 引進型JO系列執行器參數 | 引進型3610R系列執行參數 | 引進型HQ系列執行參數 |
| 電源電壓 | 標準：220VAC單相 可選：110VAC單相、380/440VAC三相、24V/110V/220VAC | ||
| 輸出力矩 | 50N.M~2000N.M | 50N.M~1500N.M | 50N.M~3000N.M |
| 動作范圍 | 0~90o 0~360o | 0~90o | 0~90o、0o~270o可選 |
| 控制方式 | 開關到位燈（開關兩位控制）、無源觸點信號、1/5K電位計、智能調節（4-20mA模擬量信號控制） | ||
| 動作時間 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S~112S |
| 保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 |
| 環境溫度 | ；-30o~60o | ；-30o~60o | ；-20o~＋70℃ |
| 手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 兩個外部調整螺栓 |
| 防護等級 | IP65 | IP55 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | Exd II BT4 | EXd II BT4 ,EXd II CT6 |
| 位置測量 | 可選裝開關或電位計 | 比列控制單元 | 電位計、比列控制單元 |
| 驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 |
| 接線接口 | PE1/2'' 進線線鎖 | 2-PE 1/2'' 進線線鎖 | 2個PE 3/4'' |
| 殼體材料 | 鋁合金 | 鋼，鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | ||
四、電動高真空蝶閥 零件材料
| 零件名稱 | 材料 |
| 閥體、閥板 | Q235-A、F鋼板 |
| 閥軸、密封座 | 2Cr13、1Cr18Ni9Ti |
| 碟板密封圈 | 三元乙橡膠、氟橡膠 |
備注：電動高真空蝶閥 產品選型
（1）閥體參數：公稱通經、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式（開關型、調節型）、控制信號（4-20mA,1-5V）、作用方式（電-開式、電-關式）。
