產品詳情

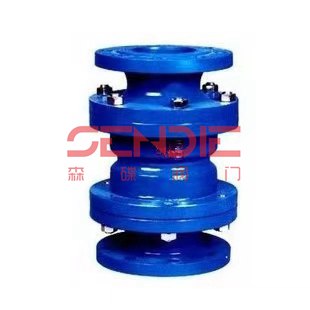

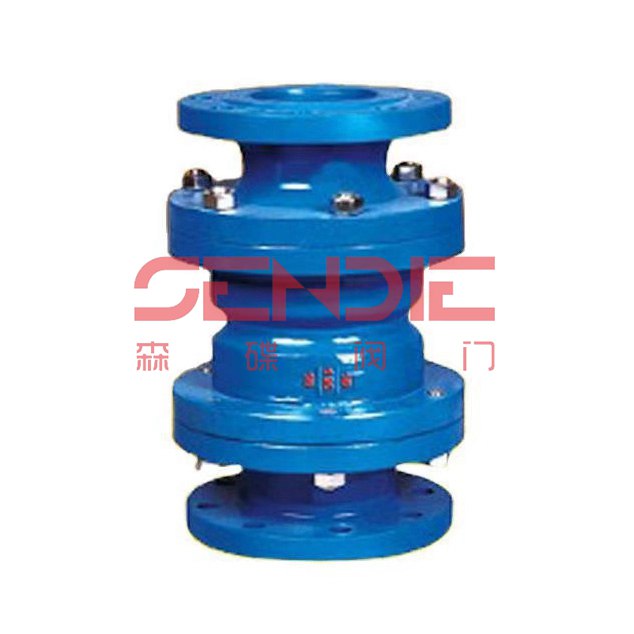

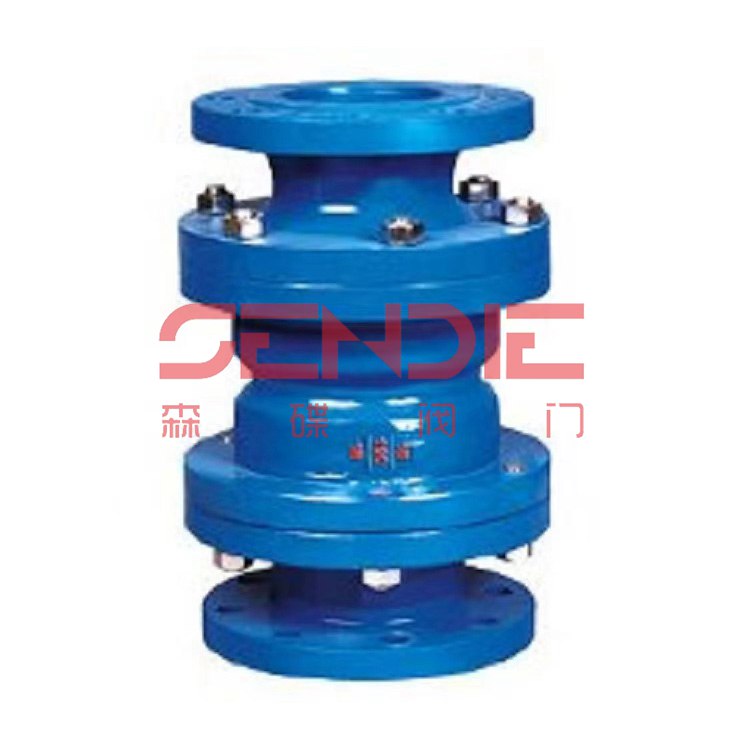

固定比例式減壓閥原理
固定比例式減壓閥，外形美觀、質量可靠，比例準確，工作平穩，既減動壓也減靜壓。
該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。
我公司減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據用戶的要求設計特殊比例的減壓閥。
固定比例式減壓閥主要技術參數
適用介質 | 水、氣體 | |||
適用溫度 | ≤90℃ | |||
壓力誤差 | ≤8％ | |||
最小開啟壓力 | 2∶1 | 0.2MPa | ||
3∶1 | 0.3MPa | |||
連接形式 | 法蘭、內螺紋 | |||
主要零件材料 | 閥體 | 錫青銅 | 不銹鋼 | 鑄鐵 |
內件 | 錫青銅 | 不銹鋼 | 錫青銅或不銹鋼 | |
固定比例式減壓閥減壓閥主要外形尺寸（法蘭連接尺寸PN1.0MPa）
公稱通徑DN（mm） | A | D3 |
25 | 232 | 115/125 |
32 | 246 | 140/150 |
40 | 256 | 150/155 |
50 | 270 | 165/175 |
65 | 306 | 185/200 |
80 | 320 | 210/230 |
100 | 340 | 240/265 |
125 | 400 | 275/300 |
150 | 429 | 310/350 |
200 | 358 | 355/400 |
固定比例式減壓閥型號
型號 | 公稱壓力 | 公稱通徑DN（mm） | L |
YB43X0T （B型） |
1.0 | 50 | 85 |
65 | 102 | ||
80 | 122 | ||
100 | 140 | ||
125 | 160 | ||
150 | 178 | ||
200 | 230 | ||
YB43X6T （B型） |
1.6 | 50 | 85 |
65 | 102 | ||
80 | 122 | ||
100 | 140 | ||
125 | 160 | ||
150 | 178 | ||
200 | 230 |
固定比例式減壓閥尺寸
公稱通徑DN（mm） | 尺寸（mm） | ||
C | L | D | |
15 | 1/2" | 80 | 50 |
20 | 3/4" | 80 | 50 |
25 | 1" | 90 | 54 |
32 | 1 1/4" | 100 | 60 |
40 | 1 1/2" | 110 | 68 |
50 | 2" | 120 | 80 |
