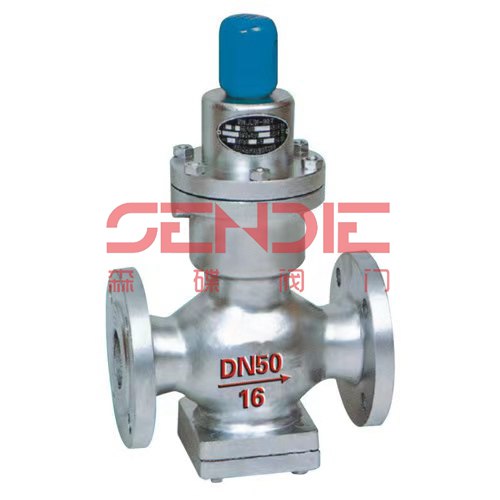

波紋管減壓閥結構特點和用處
波紋管減壓閥屬于直接作用式波紋管彈簧減壓閥。主要由波紋管、調節彈簧、閥座、閥瓣等零件組成，利用波紋管傳感閥門下游壓力驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。波紋管減壓閥調壓、穩壓動作靈敏平衡，適用于氣體和液體介質的管路使用。
波紋管減壓閥主要技術參數和性能指標
公稱壓力（Mpa） | 0.6 | 1.0 | 1.6 |
殼體試驗壓力（Mpa）* | 0.9 | 1.5 | 2.4 |
密封試驗壓力（Mpa） | 0.6 | 1.0 | 1.6 |
最高進口壓力（Mpa） | 0.6 | 1.0 | 1.6 |
出口壓力范圍（Mpa） | 0.05-0.4 | 0.1-0.8 | 0.1-1.0 |
壓力特性偏差（Mpa）△P2P | GB12244-1989 | ||
流量特性偏差（Mpa）△P2G | GB12244-1989 | ||
最小壓差（Mpa） | 0.1 | 0.15 | 0.15 |
滲漏量 | GB12245-1989 | ||
*：殼體試驗不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。 | |||
波紋管減壓閥主要零件材料
零件名稱 | 零件材料 |
閥體 閥蓋 | WCB |
底蓋 | WCB |
閥座 閥瓣 | 2Cr13 |
波紋管 | 1Cr18Ni9Ti |
波紋管上墊 | 2Cr13 |
波紋管下墊 | 2Cr13 |
導向座 | 2Cr13 |
主閥彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
波紋管減壓閥流量系數（Cv）
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 |
Y44H/Y波紋管減壓閥系列連接尺寸（PN0.6-1.6MPa）：
公稱通徑DN | 外形尺寸 | |||||||||||||
L | H | H1 | PN0.6MPa | PN1.0MPa | ||||||||||
D | K | n-ф | d | C | D | K | n-ф | d | C | |||||
15 | 140 | 140 | 290 | 90 | 80 | 55 | 4-12 | 40 | 12 | 95 | 65 | 4-14 | 45 | 12 |
20 | 140 | 140 | 295 | 98 | 90 | 65 | 4-12 | 50 | 12 | 105 | 75 | 4-14 | 55 | 14 |
25 | 160 | 160 | 295 | 110 | 100 | 75 | 4-12 | 60 | 14 | 115 | 85 | 4-14 | 65 | 14 |
32 | 180 | 180 | 295 | 110 | 120 | 90 | 4-14 | 70 | 14 | 135 | 100 | 4-18 | 78 | 16 |
40 | 200 | 200 | 325 | 125 | 130 | 100 | 4-14 | 80 | 14 | 145 | 110 | 4-18 | 85 | 16 |
50 | 230 | 230 | 325 | 125 | 140 | 110 | 4-14 | 90 | 14 | 160 | 125 | 4-18 | 100 | 16 |
65 | 280 | 325 | 130 | 160 | 130 | 4-14 | 110 | 14 | 180 | 145 | 4-18 | 120 | 18 | |
80 | 310 | 380 | 160 | 185 | 150 | 4-18 | 125 | 16 | 195 | 160 | 4-18 | 135 | 18 | |
100 | 350 | 380 | 170 | 205 | 170 | 4-18 | 145 | 16 | 215 | 180 | 8-18 | 155 | 20 | |
波紋管減壓閥連接形式
法蘭式：RF FF
執行標準：JB79 GB9113 ANSI B16.5
